TO 56-Gehäuse
Bewährte Hochgeschwindigkeits-TO PLUS®-Sockel für Anwendungen bis zu 56G.
Produktdetails
SCHOTT TO PLUS® Sockel auf TO 56 eignen sich für den Einsatz in GPON, XG-PON, 10GEPON, CPRI und 32G Fiber Channel, Single Channel oder Quad Applikationen für den Einsatz in SFP28 oder QSFP28 (CWDM4) Transceivern.SCHOTT bietet Hochgeschwindigkeits-Sockel 50G TO 56, die für den Einsatz in 50GbE, 100 GbE(PAM4), 200GbE(Quad), 400GbE(Quad) geeignet sind. Single Channel oder Quad für den Einsatz in SFP56, QSFP56 (FR4), QSFP-DD und OSFP Transceivern.
Produktmerkmale
- Die AuSn Pad-Version ist optional.
- Die Laserhöhe kann angepasst werden.

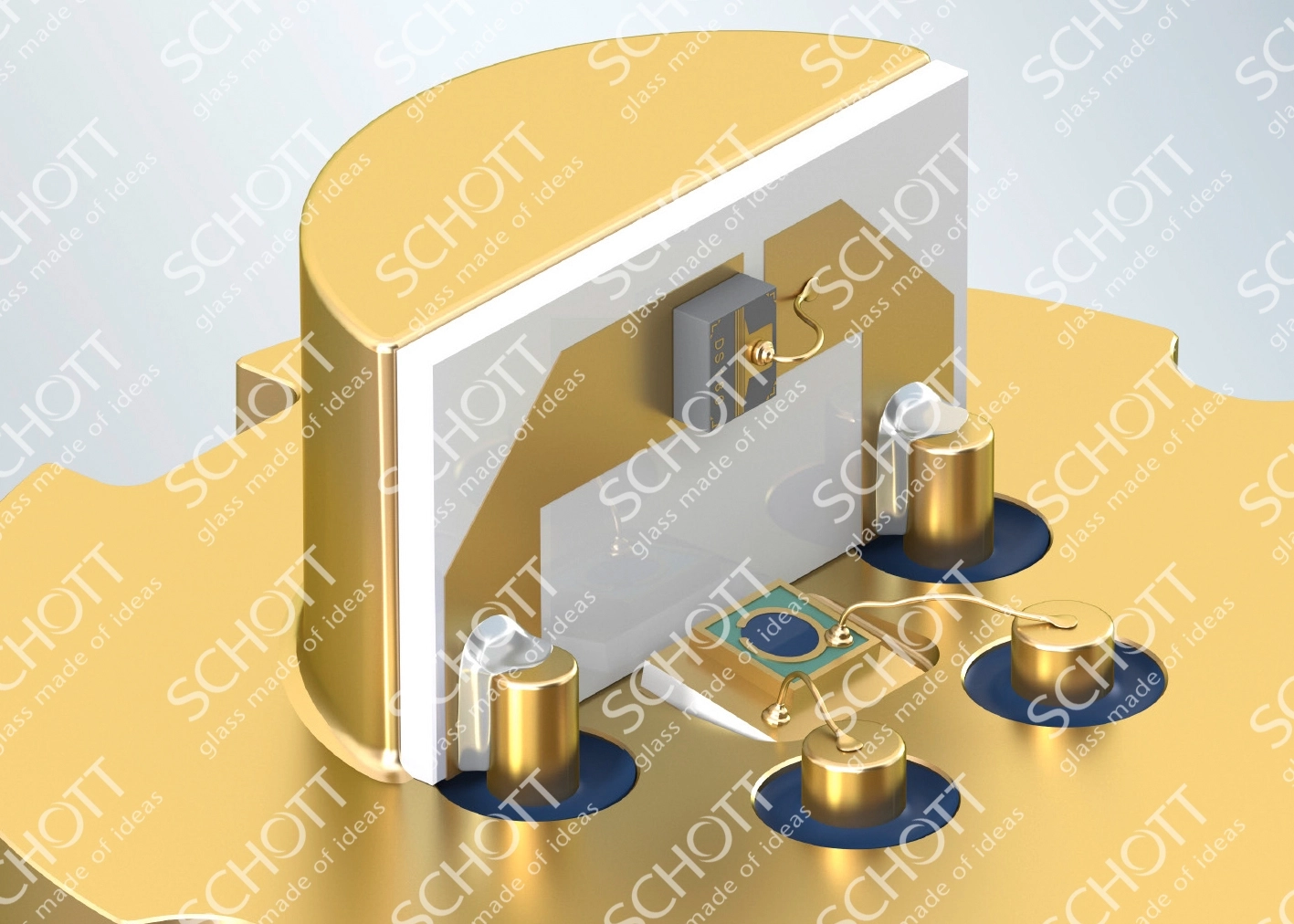

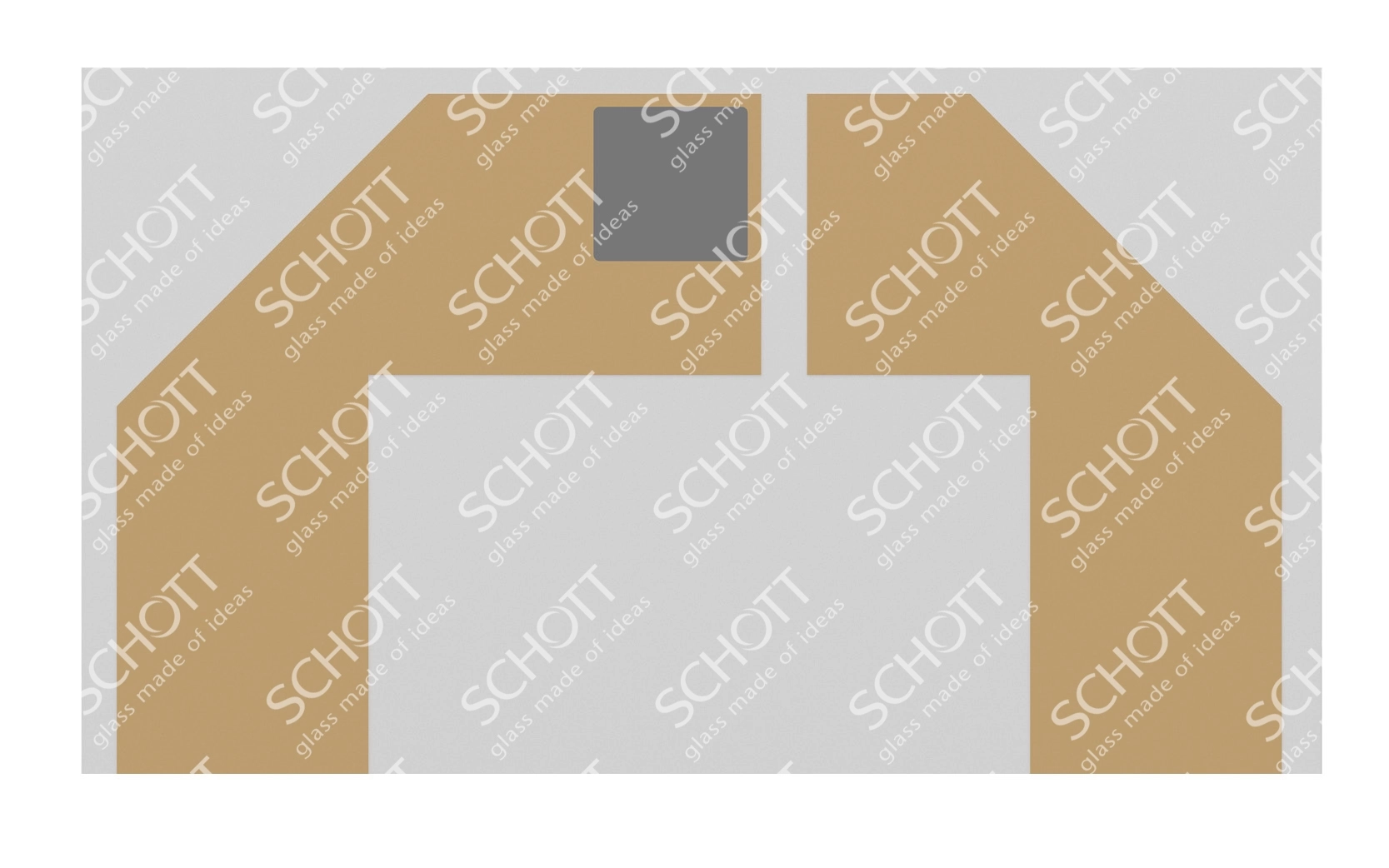

- Vormontierter Submount mit optionalen Widerständen.
| Modul | Geschwindigkeit | OSA-Typ | Faser | Beschreibung TO-Kappe | Funktion |
|---|---|---|---|---|---|
| SFF, SFP, SFP+ | 28 Gbit/s 56 Gbit/s |
Tx | SMF | TO-56 25 Ohm 3+1 Submount |
High Speed |
| SFF, SFP, SFP+ | 28 Gbit/s 56 Gbit/s |
Tx | SMF | TO-56 25 Ohm 4+1 Submount |
Hohe Geschwindigkeit, für isolierte MPD-Anoden- und Kathoden-Pinbelegung |

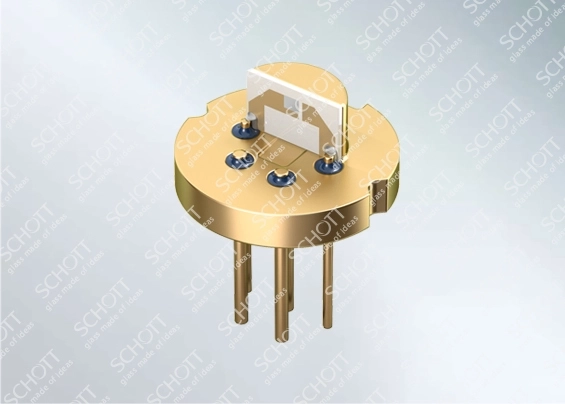

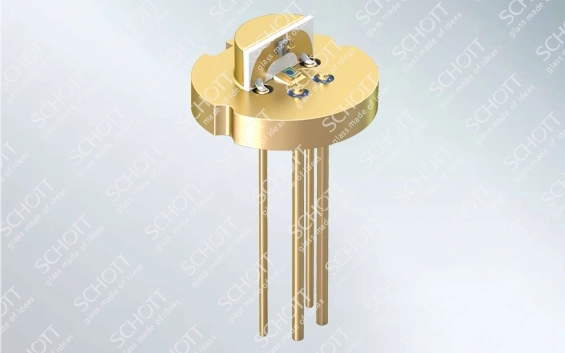

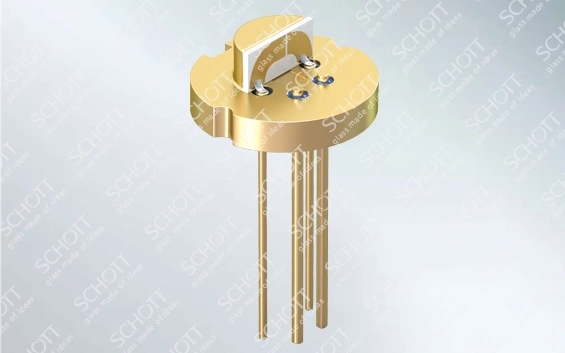

Produktbilder
TO56 Simulationsergebnis

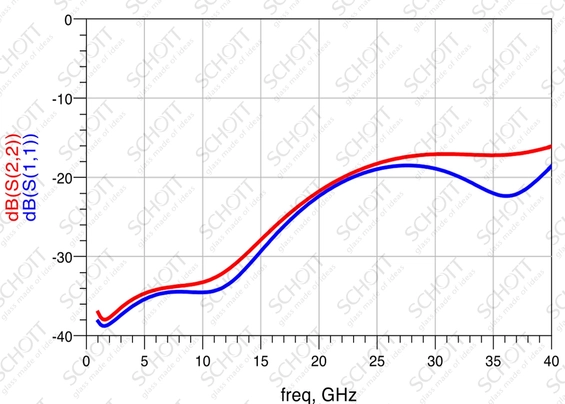

S11 (dB) - Reflexionsdämpfung
S11 Besser als -15 dB bei 40 GHz für Geschwindigkeiten von bis zu 25 Gbit/s

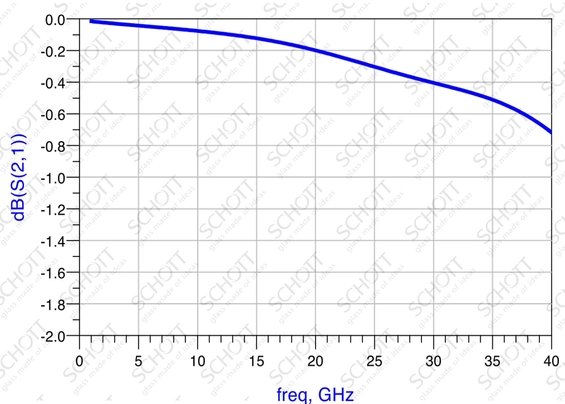

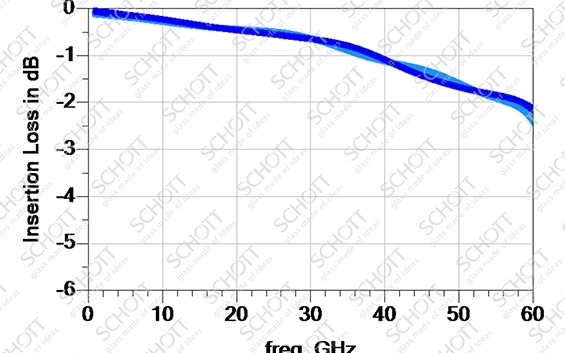

S21 (dB) - Einfügedämpfung
S21: 3 dB Bandbreite besser als 40 GHz
Simulationsergebnis des 50G TO56

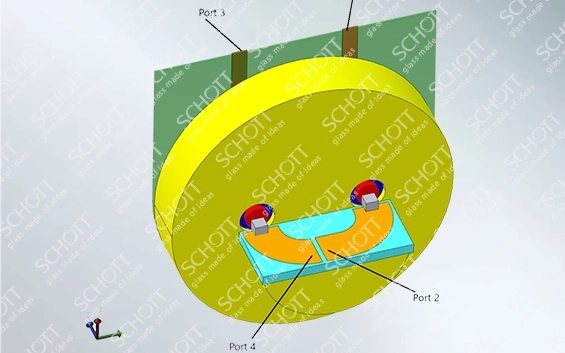

*Simulation mit FPC

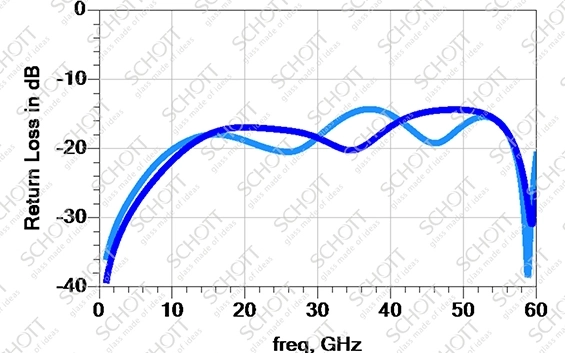

S11 Besser als -10 dB bei 60 GHz
S21: 3 dB Bandbreite besser als 60 GHz
