Boîtier TEC TO EML (traversée étendue)
Embase refroidie pour les applications EML, alternative économique aux boîtiers.
À propos
Le boîtier TEC TO SCHOTT est un nouveau Transistor Outline (TO), idéal pour les diodes laser nécessitant un refroidisseur thermoélectrique (TEC). Le refroidisseur thermoélectrique permet de contrôler la dissipation thermique, ce qui permet des longueurs d’onde laser régulées et stables et une transmission supérieure du signal de puissance.Les TEC TO (traversée étendue) conviennent pour une utilisation dans les applications Ethernet 10 Gb, CPRI, XGPON et autres applications laser accordables.
Caractéristiques du produit
- Traversée étendue optimisée à 25 ou 50 ohms.
- Conception pour TEC, module en céramique et faisceau laser réfléchi par un miroir à 45 degrés.
Images des produits
Performance du produit
S11 (dB) - Perte de réflexion/retour
S11 : Supérieure à -15 dB à 10 GHz pour des vitesses allant jusqu’à 10 Gbit/s.

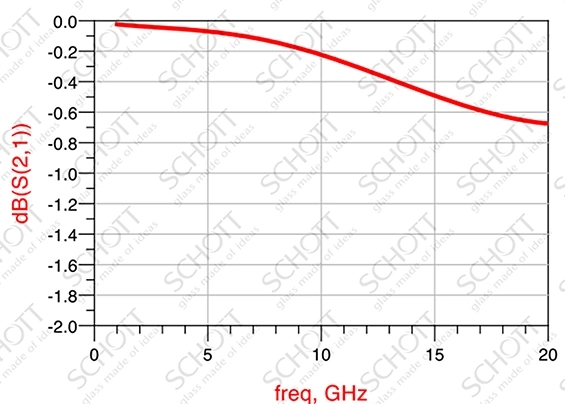

S21 (dB) - Perte d’insertion
S21 : Bande passante de 3 dB supérieure à 15 GHz.

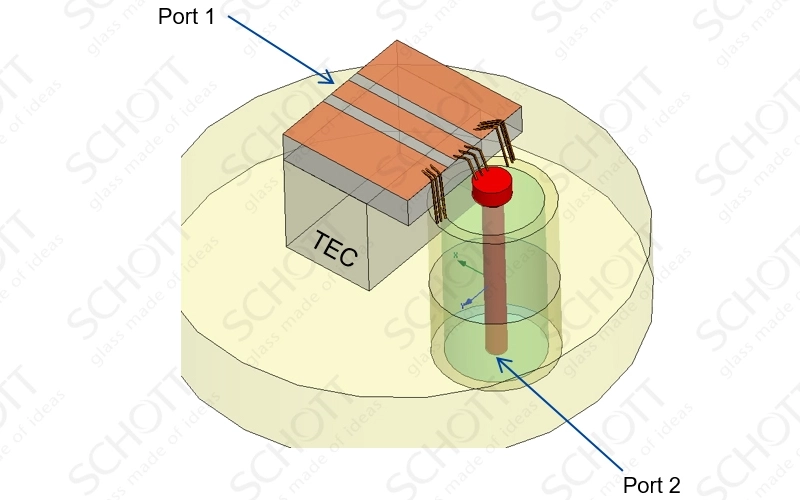

Graphique TEC TO EML SCHOTT
