Boîtier TEC TO EML (socle)
Embase refroidie pour les applications EML, alternative économique aux boîtiers.
À propos
Le boîtier TEC TO SCHOTT est un nouveau Transistor Outline (TO), idéal pour les diodes laser nécessitant un refroidisseur thermoélectrique (TEC). Le refroidisseur thermoélectrique permet de contrôler la dissipation thermique, ce qui permet des longueurs d’onde laser régulées et stables et une transmission supérieure du signal de puissance.Les TEC TO (socle) conviennent pour les puces EML de technologie DWDM à un seul canal dans les applications Ethernet 10 Gb, CPRI, XGPON et autres applications laser accordables.
Gamme de produits
| Module | Vitesse | Modèle OSA | Fibre | Description de boîtier TO | Fonction |
|---|---|---|---|---|---|
| XFP | 25 Gbit/s 50 Gbit/s |
Tx | SMF | TO-56, 1 x 50 ohms, 6+1 | Grand espace pour TEC, 2 broches TEC, Thermistance séparée, MPD, polarisation de LD, broche de signal 50 ohms, 1 gnd pin |
Images des produits

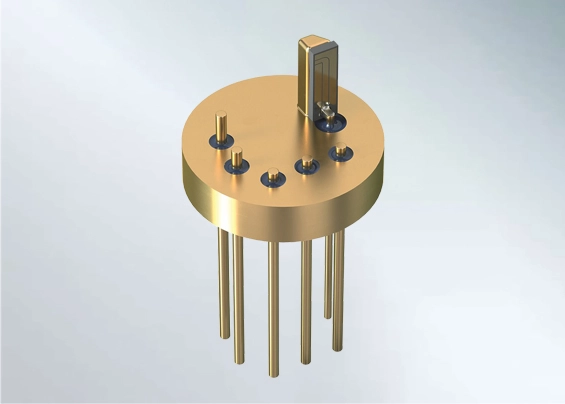

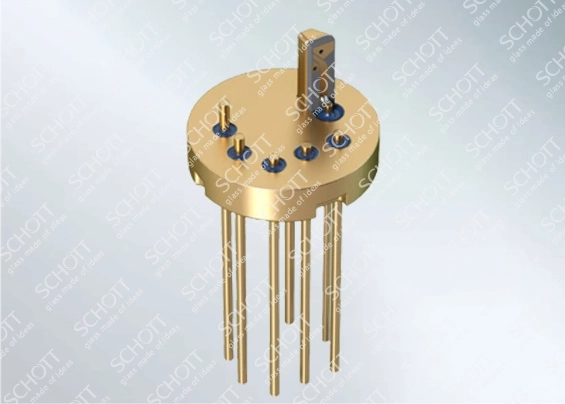

Embase froide EML 25G

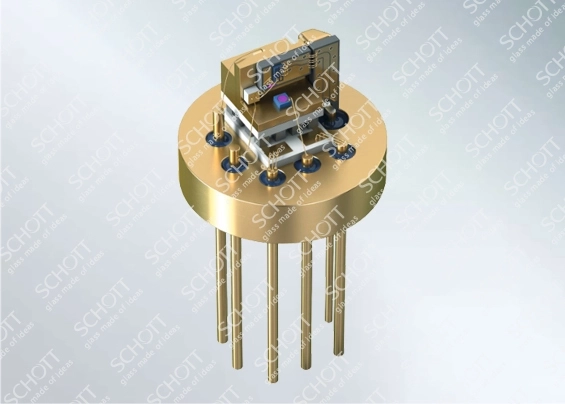

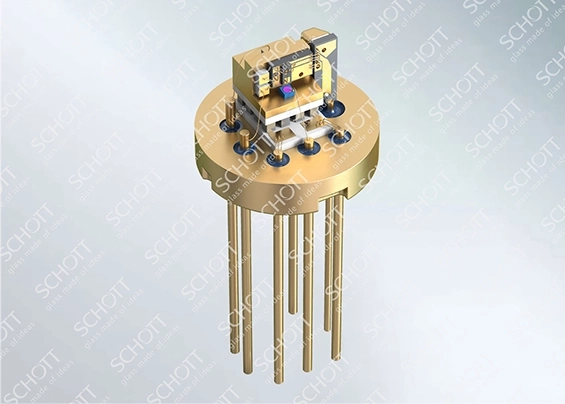

Embase froide EML 25G avec composants
Embase EML 50G refroidie
Embase EML 50G refroidie avec composants
Performance du produit
Embase refroidie 25G EML
S11 (dB) - Perte de réflexion/retour
S11 : Supérieure à -15 dB à 30 GHz pour des vitesses atteignant 25 Gbit/s.

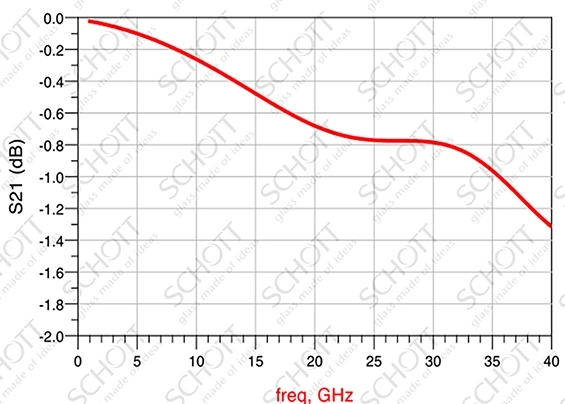

S21 (dB) - Perte d’insertion
S21 : Bande passante 3 dB supérieure à 30 GHz.

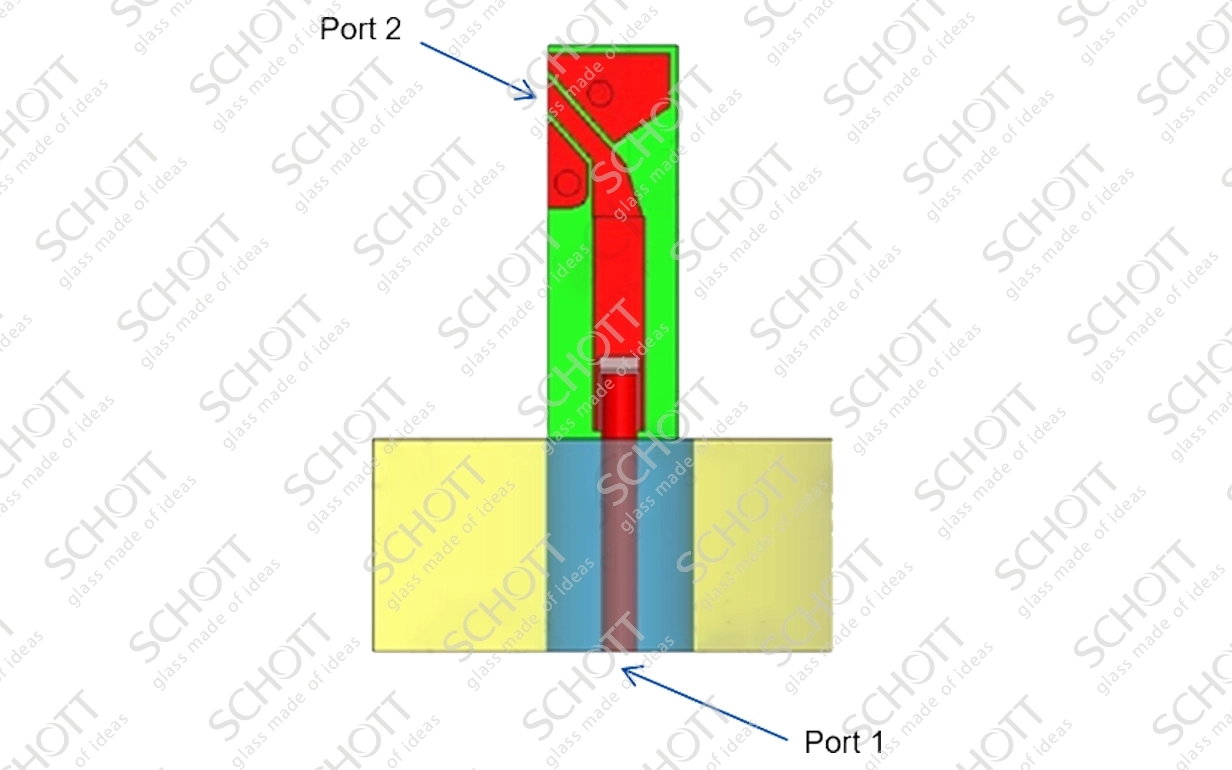

Socle TEC TO - résultat de la simulation - Port 1 Port 2
Embase refroidie EML 50G

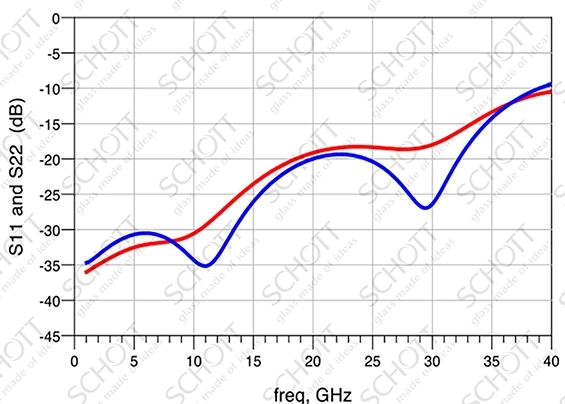

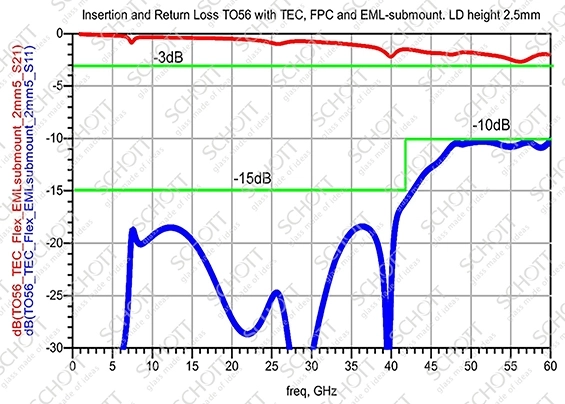

Perte d’insertion et de retour
Simulation basée sur une hauteur de LD de 2,5 mm S11 : Supérieure à -15 dB à 40 GHz S21 : Bande passante de 3 dB supérieure à 60 GHz

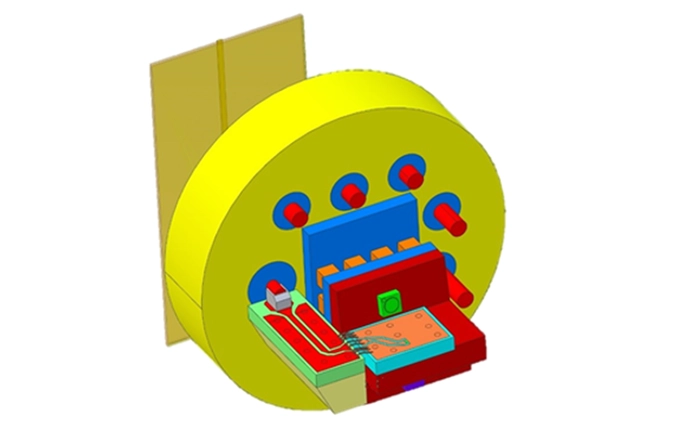

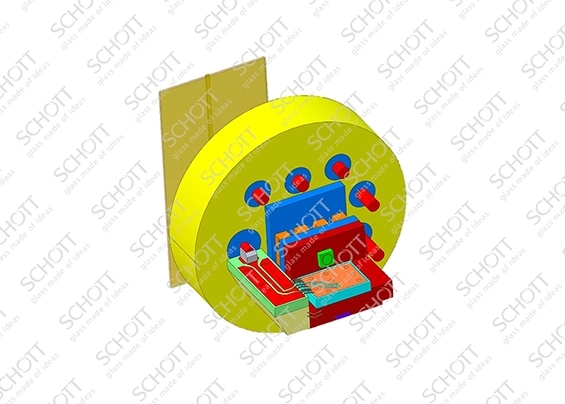

Embase avec module TEC, FPC et EML

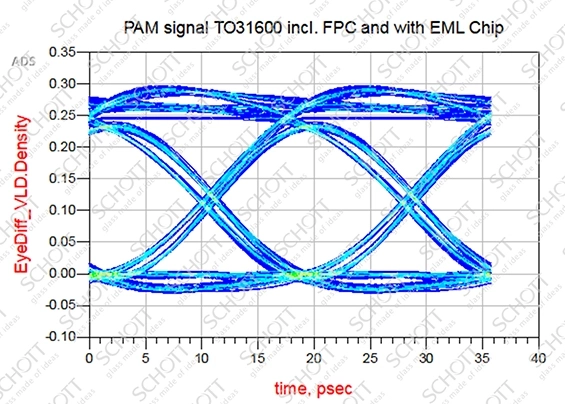

Diagramme de l’œil 56 GBd PAM4 avec puce EML 50G

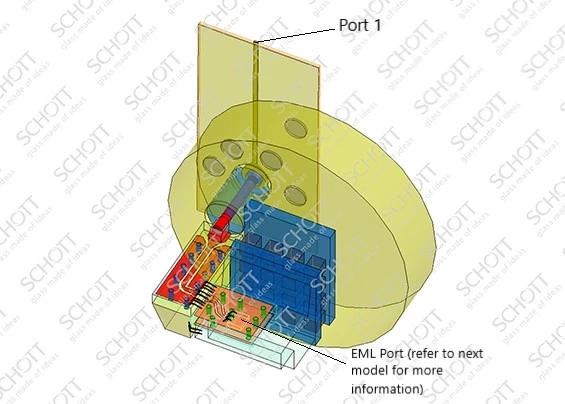

graphique de simulation du socle 50G TEC TO, Port 1

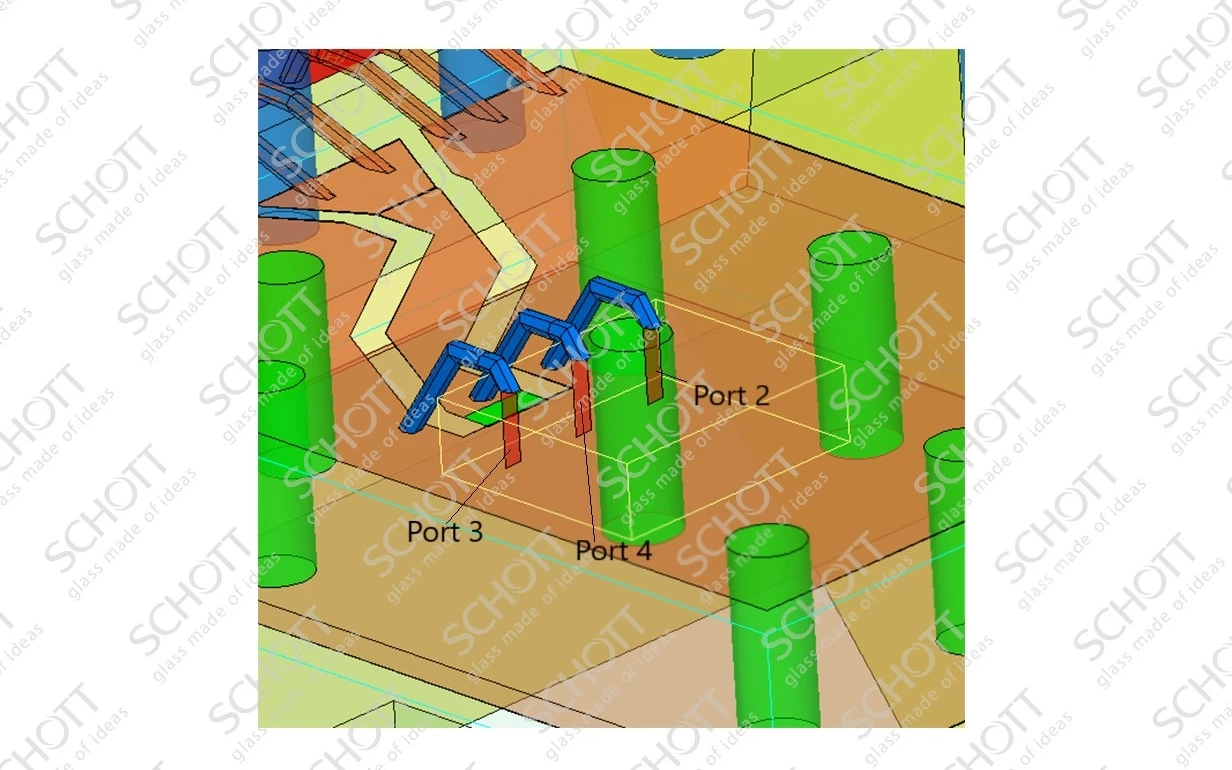

Graphique de simulation du socle 50G TEC TO, Ports 2, 3, 4
