Embalagem EML TEC TO (Pedestal)
Cabeçote resfriado para aplicações EML, alternativa econômica aos pacotes de caixa.
Sobre
A embalagem SCHOTT TEC TO é um transistor outline (TO) recém-desenvolvido, ideal para diodos de laser que requerem um resfriador termoelétrico (TEC). O resfriador termoelétrico permite a dissipação controlada do calor, o que leva a comprimentos de onda de laser regulados e estáveis e a uma transmissão de sinal de potência mais alta.O TEC TO (Pedestal) é adequado para chips EML em DWDM de canal único em Ethernet 10Gb, CPRI, XGPON e outros aplicativos a laser ajustáveis.
Variantes de produto
| Módulo | Velocidade | Tipo OSA | Fibra | Descrição da embalagem TO | Função |
|---|---|---|---|---|---|
| XFP | 25 Gbps 50 Gbps |
Tx | SMF | TO-56, 1 x 50-ohm, 6+1 | Grande espaço para TEC, 2 pinos TEC, termistor separado, MPD, polarização LD, pino de sinal de 50 ohms, um pino de aterramento |
Imagens do produto

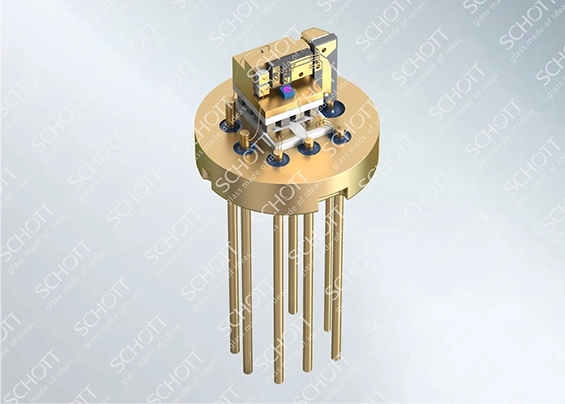

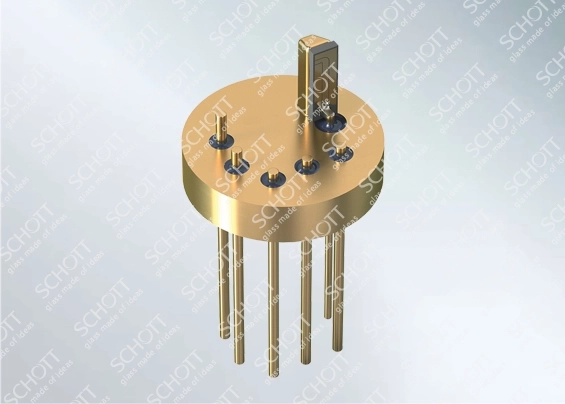

Cabeçote resfriado 25G EML

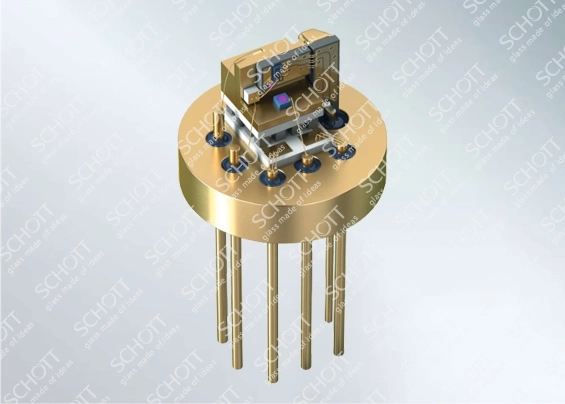

Cabeçote resfriado 25G EML com componentes

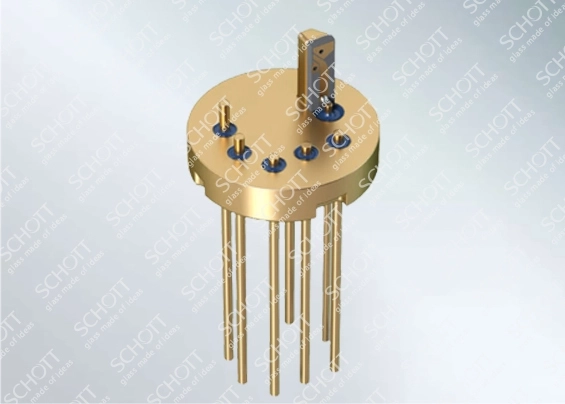

Cabeçote resfriado 50G EML
Cabeçote resfriado 50G EML com componentes
Desempenho do produto
Cabeçote resfriado EML 25G

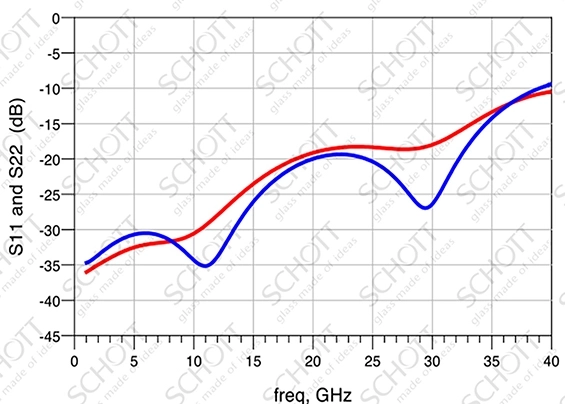

S11 (dB) – Perda de reflexo/retorno
S11: Melhor que -15dB @30GHz para velocidades de até 25 Gbps.

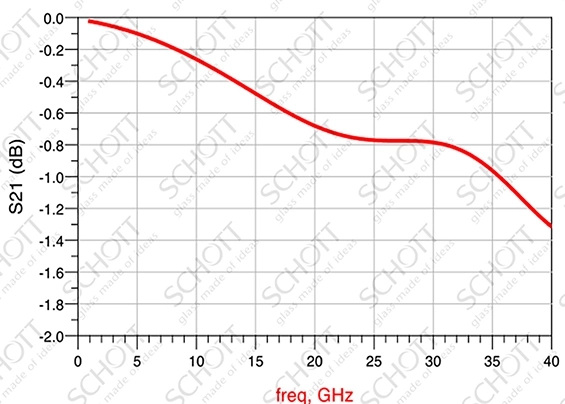

S21 (dB) – Perda de inserção
S21: Largura de banda 3dB melhor que 30 GHz.

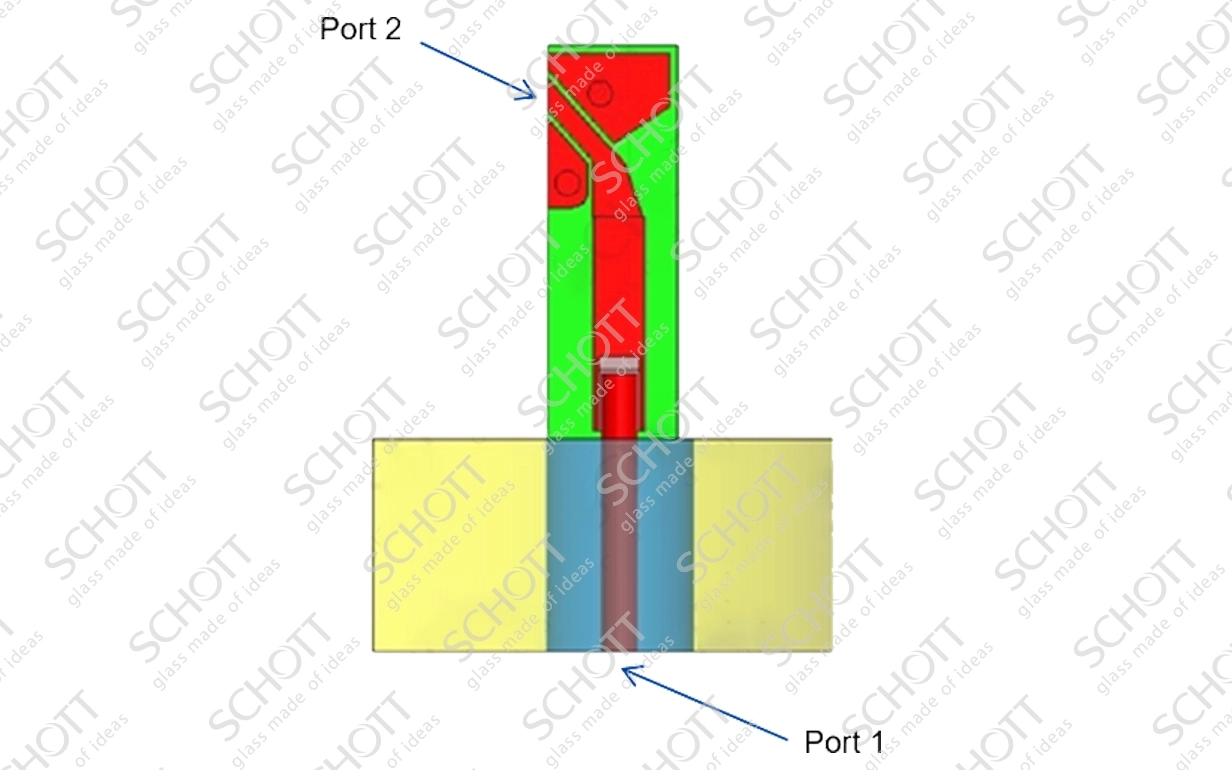

Pedestal TEC TO - resultado da simulação - Porta 1 Porta 2
Cabeçote resfriado 50G EML

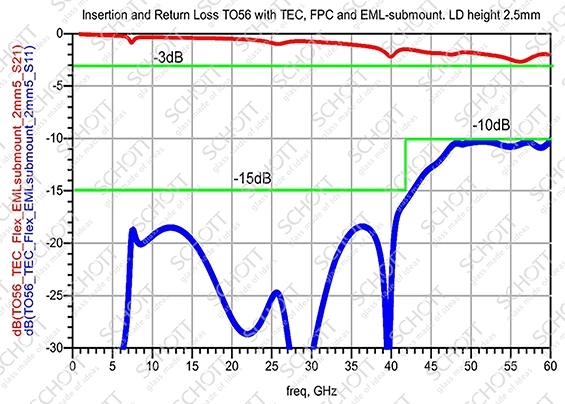

Perda de inserção e de retorno
Simulação baseada na altura LD de 2,5 mm S11: Melhor que -15dB @40GHz S21: Largura de banda 3dB melhor que 60GHz

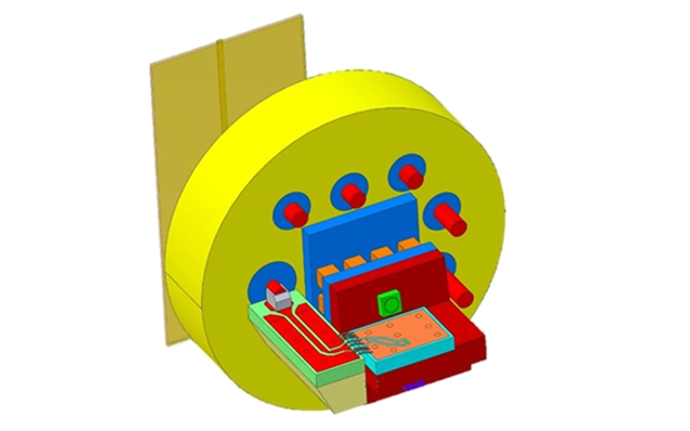

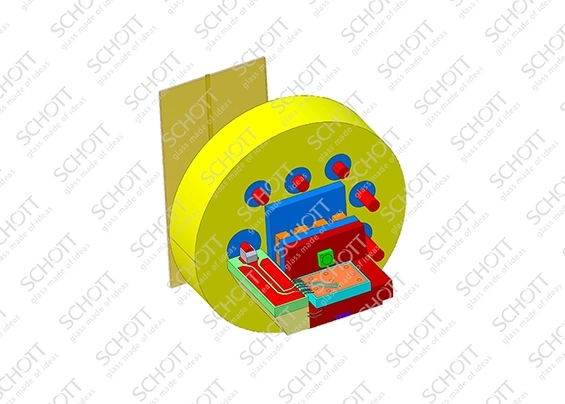

Cabeçote com TEC, FPC e submontagem EML

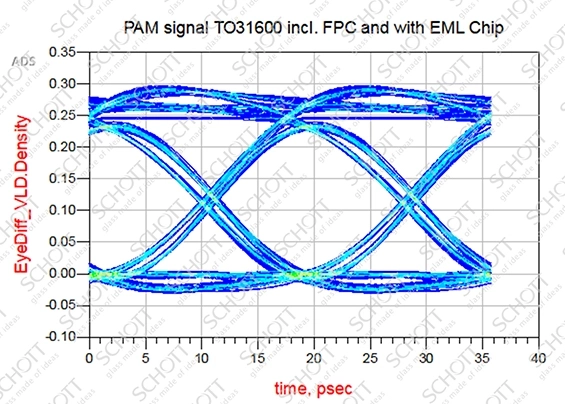

Diagrama de olho de 56 GBaud PAM4 com chip EML de 50G

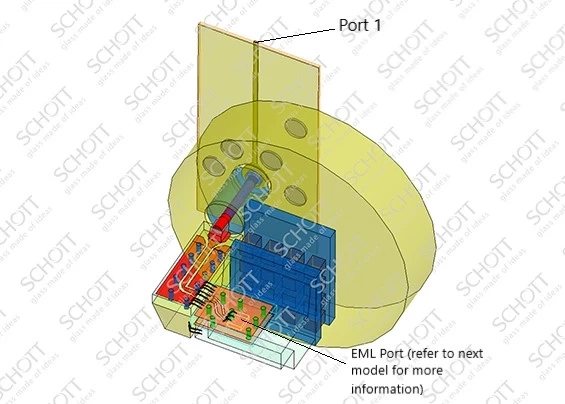

gráfico de simulação de 50G Pedestal TEC TO, Porta 1

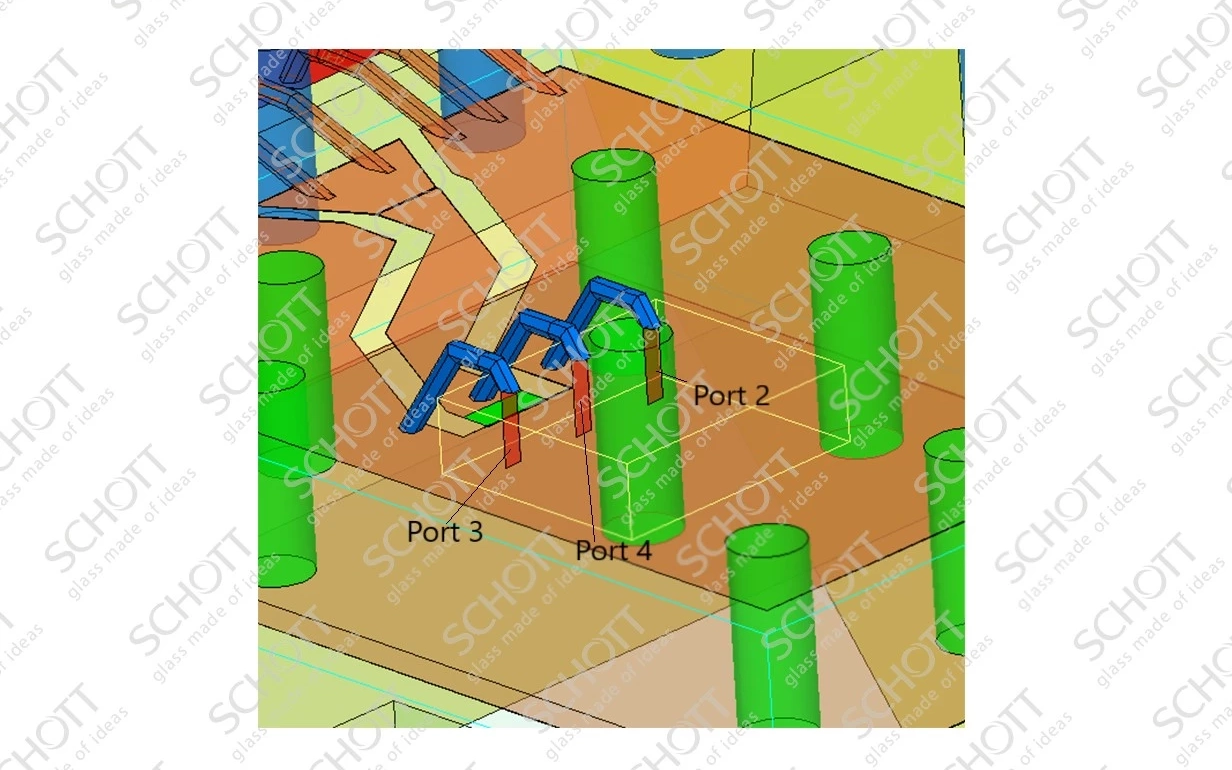

Simulação gráfica de 50G Pedestal TEC TO, Porta 2, 3, 4
