Technische Daten für Solidur®
SCHOTT Solidur® LEDs bestehen aus einem hochwertigen, vakuumdichten Gehäuse, welches den innenliegenden LED-Chip vollständig schützt. Mit ihrer Langlebigkeit fördern sie wartungsfreie Anwendungen in rauen und sicherheitskritischen Umgebungen.
Die Vorteile von hermetischen LEDs im Vergleich zu herkömmlichen LEDs
Die Herausforderung
Herkömmliche LEDs werden in der Regel mit Polymer-Dichtungsmaterialien eingekapselt. Diese schützen die empfindliche interne Elektronik nur ungenügend. Für den Schutz der innenliegenden Halbleiterkomponenten sind jedoch die Dichtstellen der LED-Beleuchtungsmodule von entscheidender Bedeutung. Selbst nach nur einer einzigen Dampfsterilisation, die für medizinische und zahnmedizinische Instrumente erforderlich ist, können sich organische Polymermaterialien zersetzen. Die geschwächte Dichtung ermöglicht das Eindringen von Feuchtigkeit, was zu einem vorzeitigen Ausfall des LED-Chips im Inneren des Moduls führen kann. Aus diesem Grund ist der Einsatz von Standard-LEDs in Anwendungen mit hoher Luftfeuchtigkeit, Hitze, Druck oder aggressiven Chemikalien oft nicht oder nur sehr begrenzt möglich, wobei zusätzliche Schutzgehäuse um die Lichtquelle herum gebaut werden müssen.
Die Lösung
Hermetisch abgedichtete LEDs stellen eine Lösungsmöglichkeit für die unzureichende Zuverlässigkeit dar, die beispielsweise in medizinischen und zahnmedizinischen Anwendungen zu Problemen führt. Die vakuumdichten Gehäuse der SCHOTT Solidur® LEDs bestehen ausschließlich aus anorganischen Materialien – wie Metall, Glas oder Keramik – die im Laufe der Zeit nicht altern oder versagen. Dadurch bietet das LED-Gehäuse einen langfristigen hermetischen Schutz vor Feuchtigkeit, Temperatur, mechanischen Einwirkungen sowie Druck und Chemikalien. Die dauerhafte Verbindung von Glas und Metall verhindert jegliche Gefahr von interner Korrosion oder Kontamination.
Erfahren Sie mehr über die Glas-Metall-Technologie.
Spezifikationen zur Zuverlässigkeit hermetischer Solidur® LEDs
- Autoklavieren: Erwiesene Beständigkeit gegenüber
- Ölen
- Dampfsterilisation (2 bar; 134 °C)
- Temperaturstabilität: >260 °C
- Gasdichtigkeit / Hermetik: 1 x 10-8 mbar x l/s
- Elektrische Isolierung: bis 1 kΩ
- Chemische Beständigkeit: Hoch
- Thermoschockbeständigkeit: -65 °C bis 150 °C für 15 Zyklen

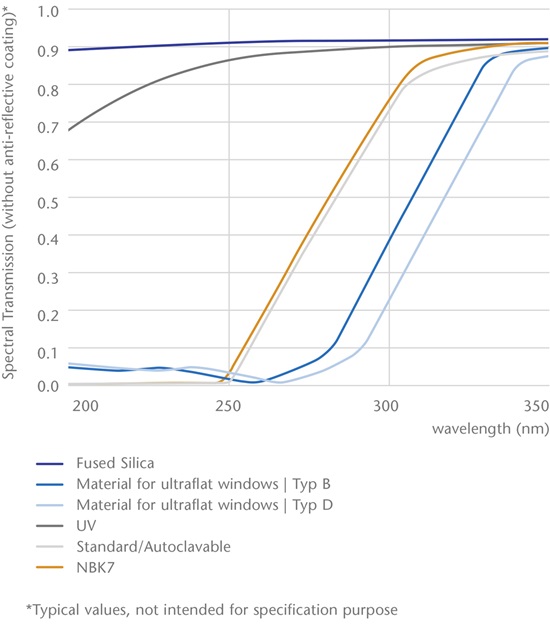

- Brechungsindex des Glases: 1,48 - 1,58
- Temperaturleitfähigkeit: Hoch, ermöglicht durch Keramik- oder Kupfermaterial
 |
 |
 |
Kundenspezifisches Weißlicht und Farbtemperatur
Spezifikationen
| Solidur® Mini LEDs | Technische Spezifikation |
|---|---|
| Korrelierte Farbtemperatur (CCT) | 4000 – 6000 K |
| Farbwiedergabeindex (Ra) | > 90 |
| Vorwärtsstrom IF max | Bis zu 350 mA |
| Lichtstrom φv | Bis zu 16 Im bei 100 mA/42 Im bei 350 mA |
| Betrachtungswinkel (FWHM) θv | Von 58° bis 110° |
| Andere Farben/Wellenlängen | Verfügbar |
| Größe Ø | So klein wie 2,0 mm |
| Höhe h | So klein wie 1,4 mm |
| Autoklavierbarkeit | Erfolgreich getestet auf 3500 Prüfzyklen bei einem Umgebungsdruck von 2 bar und einer Temperatur von 134 °C |
| Elektrische Schnittstellen |
|

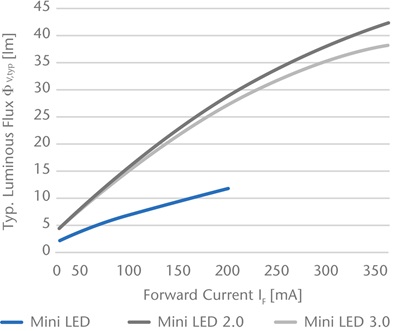

Lichtstrom bei verschiedenen Vorwärtsströmen

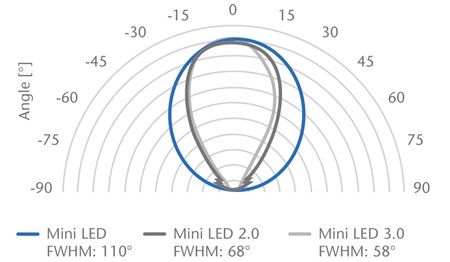

Abstrahlwinkel
Spezifikationen

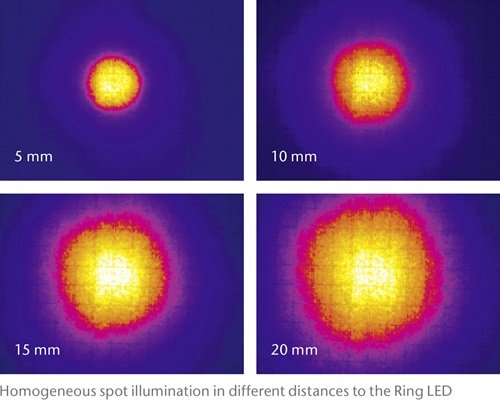

| Solidur® Ring LEDs | Standardlänge |
|---|---|
| Korrelierte Farbtemperatur (CCT) |
4000 – 6000 K |
| Farbwiedergabeindex (Ra) |
> 90 |
| Vorwärtsstrom IF max. |
Bis zu 350 mA |
| Lichtstrom φv |
Bis zu 150 Im bei 350 mA |
| Betrachtungswinkel (FWHM) θv |
Kundenspezifisch, in der Regel 60° - 130° |
| Andere Farben/Wellenlängen |
Auf Anfrage |
| Größe Ø |
bis zu 8,4 mm |
| Höhe h | Weniger als 2 mm |
| Autoklavierbarkeit |
Erfolgreich getestet auf 3500 Prüfzyklen bei einem Umgebungsdruck von 2 bar und einer Temperatur von 134 °C |
| Elektrische Schnittstellen |
|
Spezifikationen
| Solidur® Transistor Outline LEDs | Technische Spezifikationen |
|---|---|
| Farbtemperatur | 3000 – 6000 K |
| Farbwiedergabeindex Ra |
> 90 |
| Vorwärtsstrom IF Typ |
Bis zu 700 mA |
| Lichtstrom φv |
Typischerweise 10 – 300 Im bei 20 – 700 mA, je nach Ausführung |
| Betrachtungswinkel (FWHM) θv |
Kundenspezifisch, typischerweise 20–130 °C |
| Andere Farben/Wellenlängen |
Als Weißlicht-LED oder farbige LED erhältlich |
| Größe Ø | 3,3 bis 10 mm |
| Höhe h | > 2 mm |
| Autoklavierbarkeit | Erfolgreich getestet auf 3500 Prüfzyklen bei einem Umgebungsdruck von 2 bar und einer Temperatur von 134 °C |
| Elektrische Schnittstellen |
|

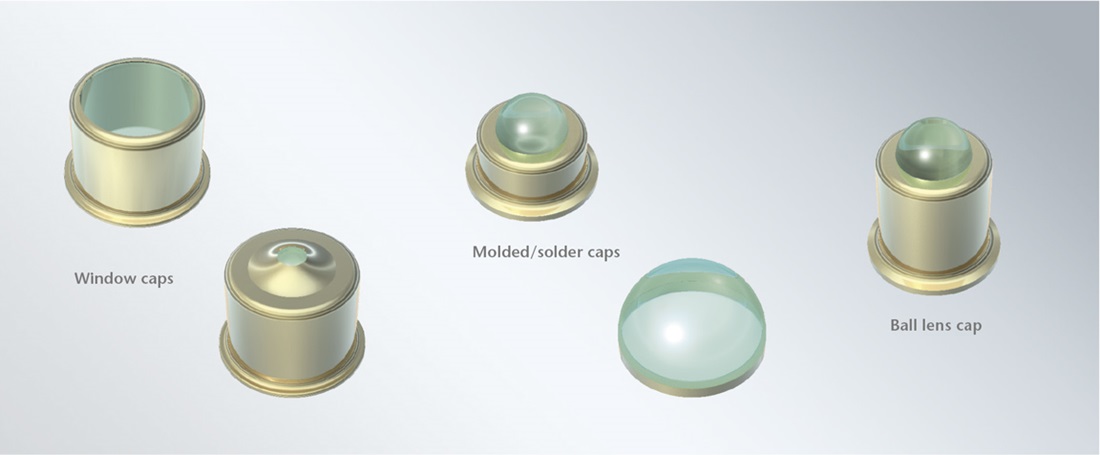

| Linsen/Kappen |
|
| Optionen |
|
SMD LEDs
| Solidur® SMD LEDs | Technische Spezifikationen |
|---|---|
| Spektralbereich | UVB/C |
| Wellenlänge l | 265 nm, 280 nm, 310 nm |
| Vorwärtsstrom IF max. | Typischerweise max. 700 mA |
| Strahlungsfluss φv | Kundenspezifisch |
| Andere Farben/Wellenlängen | Verfügbar |
| Größe | Bis 3,5 x 3,5 mm2 oder einem Durchmesser bis zu 2 mm |
| Höhe h | – < 1,5 mm |
| Hermetizität | ja |
| Autoklavierbarkeit | ja |
| Elektrische Schnittstellen |
|
| Optionen |
|
| Merkmale von Solidur® SMD UV-LEDs | Ihre Vorteile |
|---|---|
| Metall-Glas- oder Keramik-Glas-Gehäusekomponenten | Nahezu keine Zersetzung durch UVB/C-Strahlung |
| Abgestimmte Wärmeausdehnung der Komponenten |
|
| Verkapselungsmaterial | Erhöhung des Wirkungsgrades um bis zu 50 % je nach Ausführung |
| Flachfenster und Linsenkappen | Strahlformung entsprechend Ihrer Anwendung |
| Wafer-Level-Produktion möglich | Kostengünstige Produktion |
| Durchgangsloch- und SMD-Gehäusekonzept | Hohe Flexibilität bei Montage und elektrischem Anschluss |
