Glass Carrier Wafer and Glass Carrier Panel

Support en verre

L’industrie des semi-conducteurs utilise des wafers supports en verre pour rationaliser les processus tels que l’emballage à circuit intégré 3D, l’amincissement des plaquettes et l’emballage à évent au niveau des plaquettes (FO-WLP). Les wafers supports, essentiels pendant la fabrication, se collent aux plaquettes semi-conductrices pour faciliter une manipulation sûre et minimiser les dommages.

Que sont les wafers supports en verre ?

Les wafers supports en verre sont des disques fabriqués avec précision à partir de matériaux en verre fin tels que le borosilicate et l’aluminoborosilicate. Ces matériaux sont sélectionnés pour leurs excellentes propriétés de dilatation thermique et de transmission. Fabriquées à l’aide d’une technologie avancée, les plaquettes répondent à des normes de qualité strictes et sont adaptées aux exigences spécifiques de l’industrie.

Pourquoi le verre est-il un matériau idéal pour les semi-conducteurs ?

Dans la fabrication de semi-conducteurs, les wafers supports et les panneaux jouent un rôle essentiel. Les avantages du verre par rapport aux autres matériaux incluent une excellente stabilité thermique, ce qui leur permet de résister à des températures élevées pendant le traitement sans se déformer. La stabilité d’un support en verre minimise les contraintes mécaniques et préserve l’intégrité de la plaquette pendant les étapes critiques de fabrication. Les différents taux de dilatation thermique des verres disponibles permettent également une adaptation optimale aux différents matériaux semi-conducteurs, ce qui simplifie le traitement. De plus, la transmission lumineuse élevée du verre facilite les inspections optiques précises, essentielles pour le contrôle qualité. Ensemble, ces propriétés font du verre un matériau indispensable pour une production efficace et fiable de semi-conducteurs.

Avantages des supports en verre

Les supports en verre sont de plus en plus importants dans le monde en constante évolution des semi-conducteurs. Ceci est dû aux propriétés clés suivantes :

Un verre brut de qualité élevée

La reproductibilité élevée de nos processus de fusion garantit une qualité élevée et constante du verre brut.

Un verre brut de qualité élevée

Gamme étendue de coefficients de dilatation thermique (CTE)

Cela permet de placer une gamme de matériaux en tant que wafers supports pendant le traitement des semiconducteurs, avec un coefficient de dilatation thermique étroitement adapté pour des résultats optimums.

Broad CTE range

Robustesse mécanique

L'excellente performance de traitement des wafers supports se traduit par une robustesse exceptionnelle dans des domaines tels que la résistance à la rupture.

Robustesse mécanique

Résistance aux produits chimiques et aux températures élevées

Le verre constitue un excellent matériau pour les supports, du fait de sa résistance élevée aux acides et à d’autres produits chimiques, ainsi que de son excellente résistance aux chocs thermiques.

Résistance aux produits chimiques et aux températures élevées

Transparence

La transparence des supports en verre permet un processus de décollement au laser et une inspection en cours de processus. Il facilite également l’identification des problèmes de collage qui peuvent survenir.

Transparence

Des tolérances extrêmement faibles

Les wafers supports offrent un niveau de variation d'épaisseur totale ≤ 3 µm, ce qui permet d’amincir les wafers en silicium et d’obtenir un gauchissement ≤ 50 µm, évitant ainsi un gauchissement plus important pendant le processus d’empilage des couches.

Des tolérances extrêmement faibles

Forme et état

Le verre est idéal comme substrat porteur, car il est soumis à moins de restrictions de taille. Fabriqué comme un wafer, il présente les mêmes possibilités géométriques d’entaille et de chanfrein que les wafers en silicium, avec les avantages supplémentaires du verre.

Formes et états

Économique et durable

Grâce à leurs propriétés exceptionnelles, les wafers supports et les panneaux en verre peuvent être utilisées jusqu’à 10 fois, ce qui augmente la durabilité de ces composants essentiels et réduit les coûts.

Économique et durable

Prêt pour les processus finaux

Les supports en verre permettent de manipuler des wafers/matrices en silicium dans la production de semiconducteurs.

Prêt pour les processus finaux

Vaste choix de matériaux pour supports en verre afin de répondre aux exigences des clients

Le portefeuille de verres SCHOTT offre une vaste gamme de coefficients de dilatation thermique pour satisfaire aux exigences des clients en termes de matériaux utilisés dans les dispositifs.

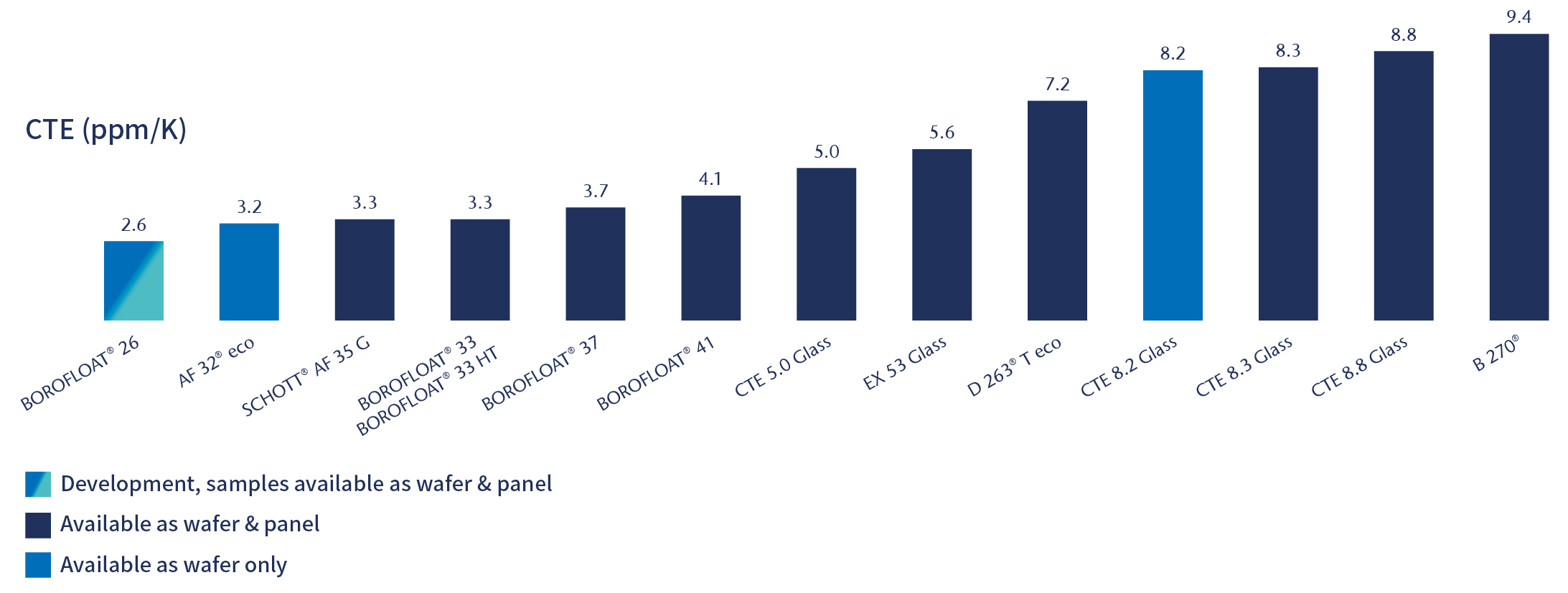

Graphique montrant les coefficients de dilatation thermique d’une variété de verres SCHOTT

Propriétés géométriques du support en verre SCHOTT

Propriétés géométriques Valeur

Variation totale d’épaisseur ultra-faible

< 2.0 µm (standard)
< 0.5 µm (avancé)

Tolérances d’épaisseur précises

± 5.0 μm (standard)
± 2.5 μm (avancé)

Déformation (en fonction des matériaux et des épaisseurs)

  8'' < 30 µm (standard)
12'' < 50 µm (avancé)

 Qualité esthétique (en fonction des matériaux et de l’épaisseur)

Rayures/Bavures :
40/20 (standard)
20/10 (avancé)

Collage et décollage du support en verre

La transmission UV élevée permet un collage et un décollage temporaires

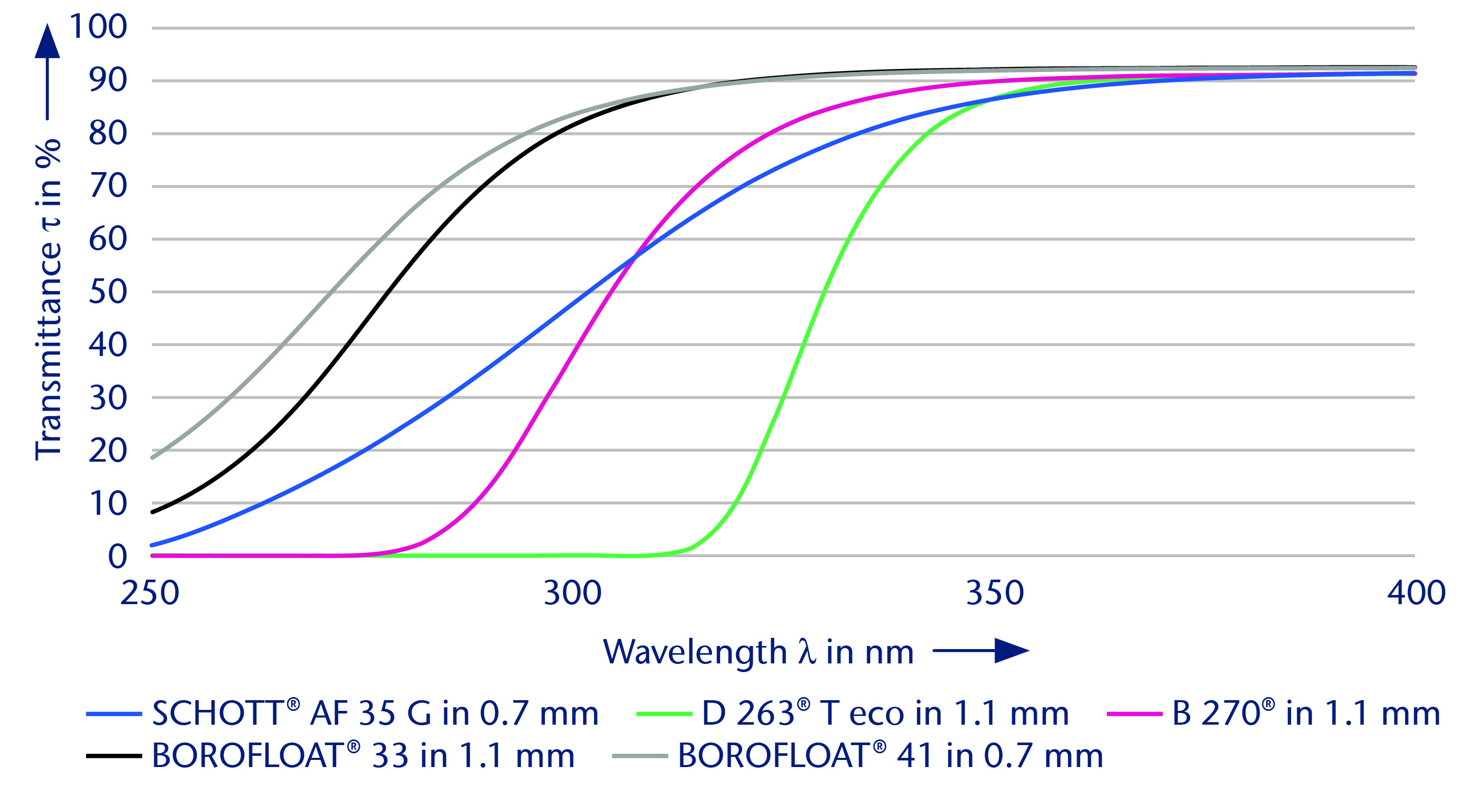

Graphique montrant la transmission optique des supports en verre SCHOTT

Transmittance spectrale : épaisseur 1,1 mm pour λ = 250 nm à 400 nm

Graphique montrant la transmission optique des supports en verre SCHOTT200-500 nm-EN

Transmittance spectrale : épaisseur 1,1 mm pour λ = 200 nm 500 nm

Le support en verre SCHOTT peut être livré comme suit :

  • Plat/entaille : Selon la norme SEMI
  • Marquage laser : Conformément à la norme SEMI, T7, code QR/numéro unique
  • Nettoyage : Nettoyage aux ultrasons/mégasonique et salle blanche ISO 6

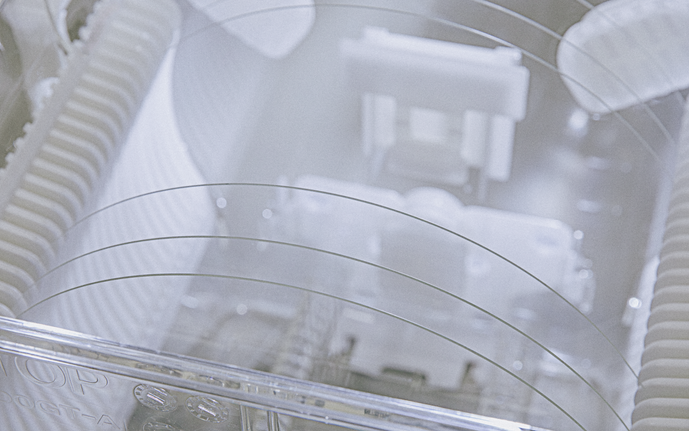

  • Emballage : Contrôle et conditionnement selon ISO 6 en boites pour wafers (FOSB, RTU, etc.)
