BOROFLOAT®
Espessuras e dimensões
Espessura convencional
| Espessura (mm) | Tolerância (mm) |
|---|---|
| 0,70 | ± 0,05 |
| 1,10 | ± 0,05 |
| 1,75 | ± 0,05 |
| 2,00 | ± 0,05 |
| 2,25 | ± 0,05 |
| 2,75 | ± 0,10 |
| 3,30 | ± 0,20 |
| 3,80 | ± 0,20 |
| 5,00 | ± 0,20 |
| 5,50 | ± 0,20 |
| 6,50 | ± 0,20 |
| 7,50 | ± 0,30 |
| 9,00 | ± 0,30 |
| 11,00 | ± 0,30 |
| 13,00 | ± 0,30 |
| 15,00 | ± 0,40 |
| 19,00 | ± 0,50 |
| 20,00 | ± 0,70 |
| 21,00 | ± 0,70 |
| 25,40 | ± 1,00 |
A espessura do painel é continuamente medida durante a produção com o uso de equipamentos de medição de espessura a laser.
Espessuras e tolerâncias adicionais estão disponíveis mediante solicitação.
Dimensões padrão
| Dimensão | Espessura |
|---|---|
| 1.150 x 850 mm | 0,7 – 25,4 mm |
| 1.700 x 1.300 mm | 19,0 – 21,0 mm |
| 2.300 x 1.700 mm |
3,3 – 15,0 mm |
Dimensões padrão do BOROFLOAT® 33
Térmicas
Propriedades térmicas
- Capacidade térmica específica cp (20–100 °C): 0,83 kJ/(kg·K)
- Condutividade térmica λ (90 °C): 1,2 W/(m K)
- Temperatura de transformação Tg* (conforme a ISO 7884): 525 °C
Temperatura operacional máxima
- Para uso de curta duração (< 10 h): 500 °C
- Para uso de longa duração (≥ 10 h): 450 °C
O CET do BOROFLOAT® 33 é 3 vezes menor do que o do vidro de soda-cal.
Ópticas

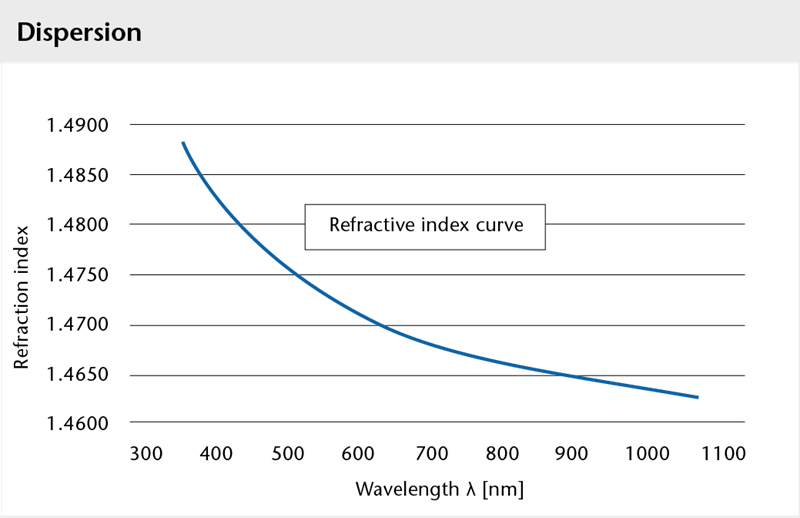

Índice óptico de refração
| Comprimento de onda λ (nm) | Índice de refração n |
|---|---|
| 435,8 | 1,48015 |
| 479,9 | 1.47676 (nF’) |
| 546,1 | 1.47311(ne) |
| 589,3 | 1,47133 |
| 643,8 | 1.46953 (nC’) |
| 656,3 | 1,46916 |
Valores de referência, valores não garantidos.

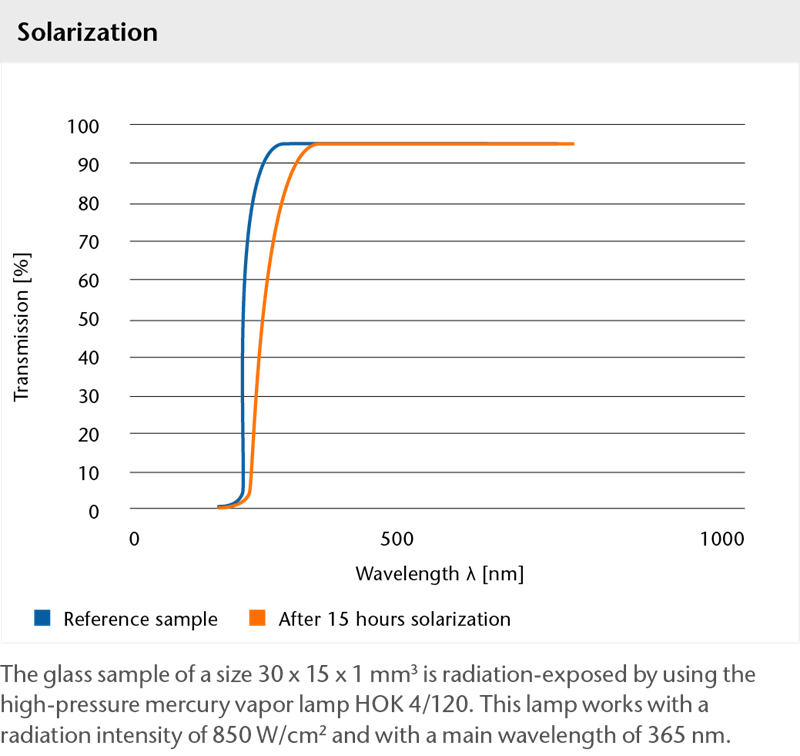

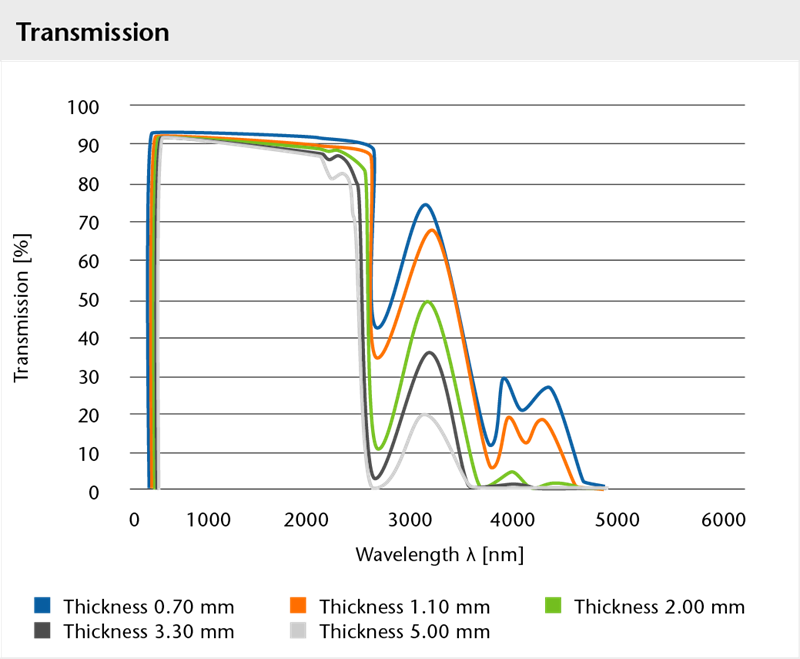

Dados ópticos
- Número de Abbe (ve = (ne – 1) / (nF‘ – nC‘)): 65,41
- Índice de refração (nd (λ587,6 nm)): 1,47140
- Dispersão (nF - nC): 71,4 x 10-4
- Coeficiente de tensão óptica (K): 4,0 x 10-6 mm2 N-1
Valores de referência, valores não garantidos.

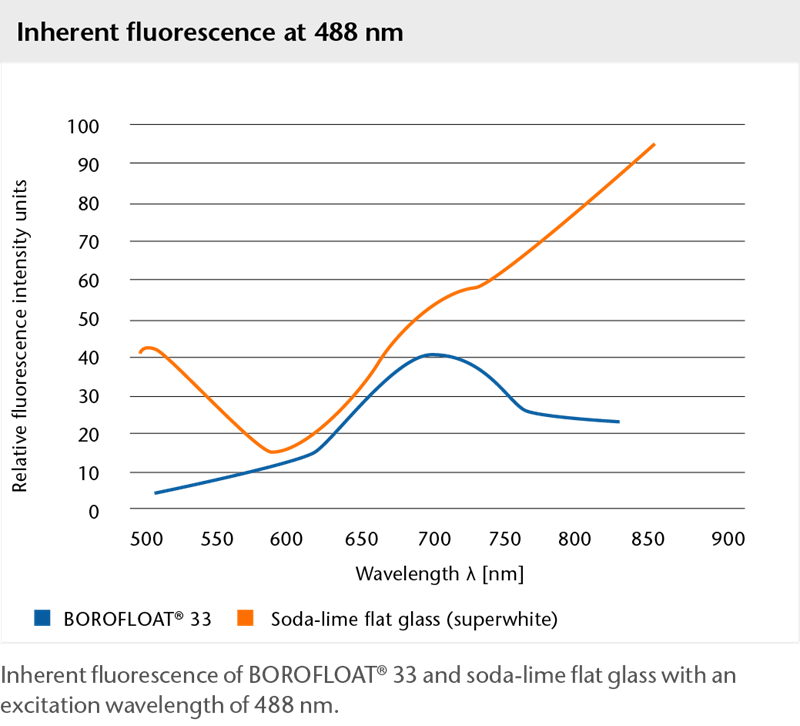

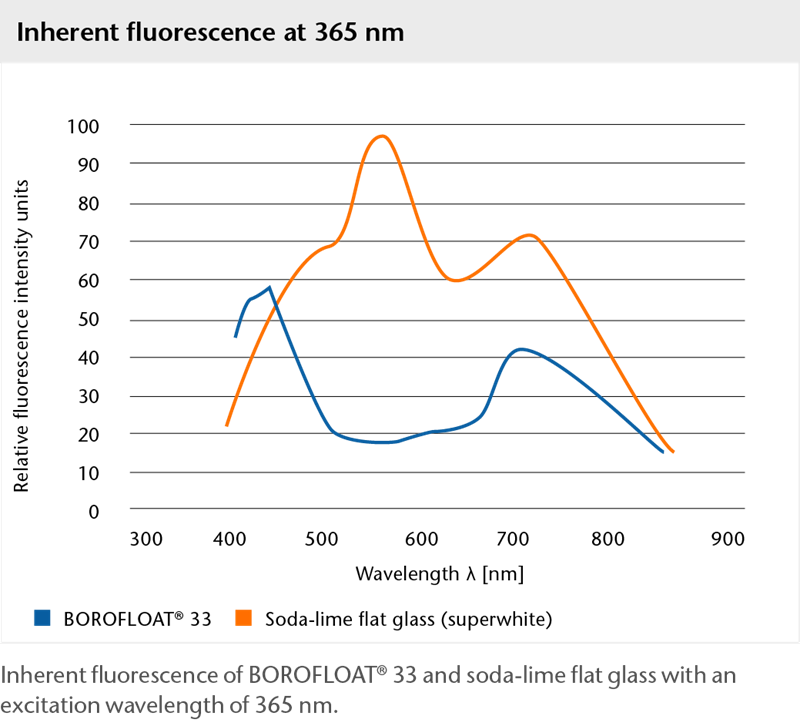

Fluorescência inerente
Químicas
Durabilidade química
- Resistência hidrolítica (conforme a ISO 719 / DIN 12 111): HGB 1
- Resistência hidrolítica (conforme a ISO 720): HGA 1
- Resistência aos ácidos (conforme a DIN 12 116): 1
- Resistência aos ácidos (conforme a ISO 1776): ≤ 100 μg Na₂O por 100 cm²
- Resistência aos álcalis (conforme a ISO 695 / DIN 52 322): A 2
Resistência a produtos químicos selecionados
24 h a 95 °C:
| Reagente | Abrasão [mg/cm2] | Observações visuais |
|---|---|---|
| H20 | < 0,01 | Inalterado |
| 5% em Vol. de HCl | < 0,01 | Inalterado |
| 0,02 n H2S04 | < 0,01 | Inalterado |
6 h a 95 °C:
| Reagente | Abrasão [mg/cm2] | Observações visuais |
|---|---|---|
| 5% de NaOH | 1,1 | Manchas brancas |
| 0,02 n NaOH | 0,16 | Embaçamento branco |
| 0,02 n Na2CO3 | 0,16 | Inalterado |
20 min. a 23 °C:
| Reagente | Abrasão [mg/cm2] | Observações visuais |
|---|---|---|
| 10% de HF | 1,1 | Embaçamento branco manchado |
| 10% de NH4F x HF | 0,14 | Inalterado |
Resistência química do BOROFLOAT® 33 a reagentes selecionados em função do tempo e da temperatura.
A quantidade de Na2O liberada do BOROFLOAT® 33 em comparação com o vidro de soda-cal dependendo da temperatura após 16 horas.
Em comparação com o vidro de soda-cal, o BOROFLOAT® 33 possui uma resistência hidrolítica significativamente maior, porque o número de íons de sódio na rede do vidro é significativamente menor com o BOROFLOAT® 33. Os poucos íons de sódio também estão mais fortemente ligados.
Mecânicas
Propriedades mecânicas:
- Densidade ρ (25 ° C): 2,23 g/cm3
- Módulo E de Young (conforme a DIN 13316): 64 kN/mm2
- Coeficiente de Poisson μ (conforme a DIN 13316): 0,2
- Dureza de Knoop HK0,1/20 (conforme a DIN ISO 9385): 480
Teste de Vickers
Resistência mecânica à penetração de objetos pontiagudos – o BOROFLOAT® 33 é especialmente resistente devido à sua estrutura vítrea.
Teste de resistência a abrasão pelo método PEI
Transição da abrasão por deslizamento para a erosão (preenchimento de grãos, grãos soltos) – o BOROFLOAT® 33 é especialmente resistente à abrasão.
