Eternaloc®
Cabeçotes dos terminais SCHOTT Eternaloc® para aplicações de gás liquefeito
A pressão do gás e as temperaturas extremas tão baixas quanto -165°C impõem demandas incrivelmente altas em bombas e outros equipamentos em aplicações de gás liquefeito. Os requisitos são igualmente altos para seus conjuntos de cabeçotes de terminais elétricos, particularmente porque as consequências de segurança da falha ou vazamento do cabeçote de terminais podem ser graves. Graças à tecnologia exclusiva de vedação hermética de compressão vidro-metal, os cabeçotes de terminal elétrico Eternaloc® são unidades extremamente robustas e seladas por compressão que proporcionam uma hermética praticamente ilimitada à prova de pressão e maior segurança em casos de acidentes. Décadas de confiabilidade sem necessidade de manutenção ajudam a reduzir o custo total de propriedade.
Em contrapartida, outras tecnologias de vedação que usam polímeros orgânicos ou cerâmicas têm desvantagens técnicas que podem comprometer a integridade da vedação e resultar em vazamento e mau funcionamento elétrico, especialmente quando expostas a grandes flutuações de temperatura ao longo do tempo.
| Cabeçotes dos terminais SCHOTT Eternaloc® para aplicações de gás liquefeito | Características técnicas |
|---|---|
| Vida útil | Vida útil ilimitada da barreira de pressão antienvelhecimento |
| Resistência térmica | Resistente a choques térmicos, ciclos térmicos e faixas de temperatura
de -196 °C a + 100 °C ou -321 °F a +212 °F |
| Resistência a pressão | Cada produto é testado a uma vez e meia a pressão máxima de design,
até 390 bar |
| Classificações elétricas | Penetrações de média tensão, baixa tensão, C&I e fibra óptica |
| Opções | Disponíveis com
|
| Dimensões | Totalmente personalizável até um diâmetro de 600 mm |
| Garantia de qualidade |
|
| Instalação |
|
| Certificações |
Os cabeçotes de terminal SCHOTT Eternaloc® estão em conformidade com
|
Conjuntos de penetração elétrica nuclear SCHOTT Eternaloc®
Os conjuntos de penetração elétrica (EPAs) Eternaloc® hermeticamente vedados e de alta qualidade da SCHOTT possuem a capacidade de oferecer o duplo benefício de maior segurança e custo total de propriedade reduzido em usinas nucleares.
Ao utilizar vedações de vidro inorgânicas que não envelhecem com propriedades significativas de resistência ao calor e à radiação, os EPAs da SCHOTT oferecem vantagens consideráveis. Em contrapartida, as vedações de epóxi podem se quebrar sob extrema temperatura e pressão. Isso foi observado no desastre da usina nuclear de Fukushima Daiichi em 2011, entre outros casos.
| Conjuntos de penetração elétrica nuclear Eternaloc® | Características técnicas |
|---|---|
| Grau de proteção |
|
| Vida útil |
|
| Resistência térmica | ≥ 400 °C / 8h (752 graus Fahrenheit) |
| Resistência a pressão | ≥ 400 bar (5800 psi) |
| Dose de radiação | 0,5 x 10^6 G |
| Classificações elétricas | Energia, energia de baixa tensão, C&I, penetrações coaxis / triaxiais e fibra óptica |
| Opções de personalização |
Os módulos de penetração Eternaloc® para usinas de energia nuclear podem ser projetados sob medida com:
|
| Dimensões | EPAs padrão de 2,5 pol. e 4 pol., designs personalizados de até 600 mm e 250 kg |
| Garantia de qualidade |
|
| Certificações | NQA-1, ASME NPT e MO, KTA, HAF604 |
Placas de passagem de gás comprimido SCHOTT Eternaloc®
Para projetar as placas condutoras Eternaloc® para geradores resfriados a gás hidrogênio e outras aplicações de gás comprimido, a SCHOTT utiliza apenas materiais inorgânicos e não envelhecidos: os condutores consistem em um flange de aço com os condutores ou termopares vedados usando a tecnologia de vedação vidro-metal de compressão. O vidro especial atua como isolante elétrico e vedação hermética, que impede, de forma confiável, o vazamento de hidrogênio, bem como a entrada de oxigênio ou umidade.
Em contrapartida, as placas de passagem que usam vedantes de epóxi orgânicos que envelhecem naturalmente podem comprometer a integridade da pressão do gerador, resultando em vazamento e mau funcionamento elétrico.
| Placas de passagem de gás comprimido Eternaloc® | Características técnicas | Sua vantagem |
|---|---|---|
| Condutores |
Para fonte de alimentação, transmissão de sinal e medições, como:
(RDT = Resistência às diferenças de temperatura, termopar)
Disponível em designs padrão e personalizados |
Fabricado de acordo com seus requisitos, sem limitações quanto ao tipo de sinal
|
| Resistência a pressão | Suporta alta pressão de até 2.700 bar | Manter a integridade do limite de pressão do gerador |
| Estanqueidade | A hermeticidade à prova de gás é geralmente testada para passar taxas de vazamento de 10 a 8 mbar l/s, o que evita vazamento de hidrogênio e intrusão de meios no gerador. |
|
| Classificações elétricas |
|
A variedade tecnológica permite equipar todo o gerador com condutores com vedação vidro-metal |
| Garantia de qualidade | Inspeção final de todos os produtos a 100% | Minimiza seus esforços para inspeção de recebimento |
| Instalação |
|
Reduz o peso final e o volume do gerador |
| Vida útil |
|
Contribui para a longevidade e menor custo de propriedade do gerador |
| Certificações | Certificável de acordo com normas de segurança internacionais, incluindo IECEx e ATEX, bem como regulamentações locais, incluindo KOSHA, PESO, CU TU, UL, CSA | O cliente recebe um produto certificado local e internacionalmente para fornecer peças em todo o mundo e se beneficia da experiência de certificação de longo prazo da SCHOTT |
Conectores, condutores e penetradores de petróleo e gás SCHOTT Eternaloc®
Submarino: Anos de robustez sem necessidade de manutenção acima de 20.000 PSI
Os conectores e condutores submarinos Eternaloc® oferecem proteção durável de longo prazo de componentes de árvore submarina, como sensores de pressão de cabeça de poço e em condições de alta temperatura e alta pressão (HPHT). Os conectores Eternaloc® estão disponíveis como um conjunto completo de conectores submarinos para sua aplicação com maior segurança, testes e qualificação mais simples e para fins de economia de espaço.
Exploração: Feito para suportar 35.000 PSI e acima
Feitos com vedações de vidro inorgânico, sem envelhecimento natural e ultrarrobusto, os conectores de exploração Eternaloc® são projetados para suportar a transmissão segura e confiável de dados e informações valiosos fornecidos pelos sensores em aplicações de petróleo e gás HPHT Wireline, MWD e LWD. As condições extremas em aplicações de perfuração são proibitivas para materiais de qualidade inferior. Por exemplo, os conectores que usam vedações termoplásticas são propensos a deformação de dispersão, levando a um maior risco de comprometimento da vedação e danos aos componentes.
| Condutores de petróleo e gás Eterenaloc® | Conectores submarinos | Conectores de exploração | ||||||
|---|---|---|---|---|---|---|---|---|
| Resistência térmica | Para faixas de -170 °C a +450 °C (-274 °F a +842 °F) | Para temperaturas acima de 260 °C (500 °F) | ||||||
| Resistência a pressão |
Anos de robustez sem necessidade de manutenção acima de 20.000 PSI
|
Resistência à pressão máxima – acima de 35.000 PSI
|
||||||
| Desempenho elétrico | Desempenho elétrico de até 13.800 V, 1.500 A |
Resistência de isolamento superior sob condições extremas: ≥10 GΩ – com nossos vidros de vedação de alta temperatura, um IR mais alto pode ser alcançado a 260 °C em algumas circunstâncias. |
||||||
| Dimensões | Dimensões de até 600 mm de diâmetro, 500 mm de altura e 250 kg de peso. | |||||||
| Vida útil |
|
|||||||
| Opções personalizadas |
Totalmente personalizável
|
Totalmente personalizável
|
||||||
Opções de material
| Metais | Vidro | Cerâmica |
|---|---|---|
|
Ligas de vedação
|
Vidros de vedação
|
|
Aço
|
Materiais ópticos
|
|
|
Liga 625/690 |
Materiais de isolamento adicionais
|

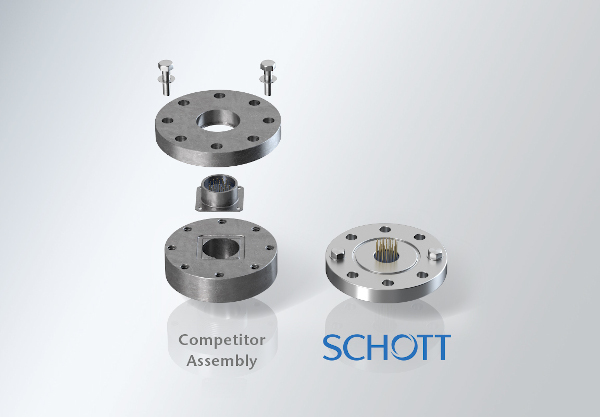

Simplificando seus processos com menos soldas
Os conectores Eternaloc® estão disponíveis como um conjunto completo de conectores submarinos para sua aplicação com maior segurança, testes e qualificação mais simples e para fins de economia de espaço.
Conjuntos de penetração submarinas SCHOTT Eternaloc®
A integração do reator em submarinos requer uma engenharia cuidadosa e componentes especializados. Os anteparos fortificados com protetores de radiação separam o reator do restante do submarino. A passagem elétrica é necessária para dentro e para fora da área do reator para os cabos de energia, instrumentação e controle.
Em aplicações padrão, polímeros ou epóxis podem ser usados para circundar e isolar os cabos no ponto de passagem. Mas, em aplicações nucleares, em que a barreira deve permanecer hermética para segurança e proteção contra radiação, essa vedação é insuficiente. Aqui, as penetrações de anteparos feitas com o vidro SCHOTT Eternaloc® proporcionam resistência a choque, pressão, vibração e temperatura extremos – em alguns casos, até 50 vezes maiores do que os requisitos típicos de componentes submarinos.
| Conjuntos de penetração submarina Eternaloc® | Características técnicas |
|---|---|
| Vida útil |
|
| Resistência térmica |
|
| Resistência a pressão |
|
| Classificações elétricas |
Penetrações de energia, C&I e fibra óptica, incluindo conectores correspondentes projetados de acordo com os requisitos do cliente
|
| Garantia de qualidade e testes |
Os conjuntos de penetração elétrica da SCHOTT para navios e submarinos são fabricados de acordo com os mais altos padrões de qualidade, combinados com o know-how de engenharia líder e submetidos a testes vigorosos para atender a especificações avançadas de sistemas:
|
