Filtros de corte NIR
A equipe de especialistas da SCHOTT encheu seus filtros NIR de excelentes recursos e qualidades, incluindo revestimentos anticorrosão, níveis de transmissão excepcionais e absorção de NIR impressionante.
Alta resistência à umidade
BG47, BG59, BG60, BG61, BG62, BG66, BG67Os novos vidros com filtro IR da SCHOTT foram concebidos para funcionar em ambientes difíceis. Equipados com um revestimento especial, esses filtros permanecem completamente transparentes por mais de 1.000 horas sem qualquer corrosão da superfície, oferecendo uma qualidade de imagem extraordinária.
Filtros de corte NIR de diferentes espessuras
| BG47 | BG59 | BG60 | BG61 | BG62 | BG66 | BG67 | ||
|---|---|---|---|---|---|---|---|---|
| índice de refração | ne | 1.5420 | 1.5547 | 1.5399 | 1.5370 | 1.5417 | 1.5430 | 1.5427 |
| nd | 1.5405 | 1.5523 | 1.5379 | 1.5350 | 1.5397 | 1.5388 | 1.5405 | |
| Comprimento de onda de corte λ0,5 | 633 nm | 634 nm | 633 nm | 648 nm | 644 nm | 635 nm | 632 nm | |
| na espessura | 0.2 mm | 0.11 mm | 0.3 mm | 0.3 mm | 0.21 mm | 0.21 mm | 0.175 mm | |
Alta inclinação do corte NIR
BG18, BG38, BG39, BG40, BG42, BG55, S8612Esses vidros oferecem uma série de excelentes propriedades ópticas, incluindo alta transmissão e bloqueio com uma faixa de transição muito estreita. Eles também são filtros de gama de passa-banda ideais para áreas visuais quando é necessária alta absorção na faixa de comprimento de onda de infravermelho próximo (NIR). A inclinação da borda de infravermelho é excepcional e garante uma distinção nítida entre a luz visível e a radiação NIR.
Filtros de corte NIR de diferentes espessuras
| BG18 | BG38 | BG39 | BG40 | BG42 | BG55 | S8612 | ||
|---|---|---|---|---|---|---|---|---|
| índice de refração | ne | 1.5358 | 1.5291 | 1.5383 | 1.5320 | 1.5419 | 1.5418 | 1.5422 |
| nd | 1.5340 | 1.5272 | 1.5363 | 1.5300 | 1.5400 | 1.5398 | 1.5402 | |
| Comprimento de onda de corte λ0,5 | 595 nm | 646 nm | 603 nm | 635 nm | 595 nm | 596 nm | 599 nm | |
| na espessura | 1 mm | |||||||
Compatível com NVIS
S8022, S8023, VG20Os vidros compatíveis com NVIS têm um bloqueio excepcionalmente sólido para comprimentos de onda acima de 630 nm. Isso os torna perfeitos para monitores e controles compatíveis com óculos de visão noturna (equipamento NVIS). Os filtros permitem que o observador reconheça as cores corretas dos monitores e controles em cabines de aeronaves.
Os vidros S8022 e S8023 são otimizados para NVIS Green A, enquanto o VG20 foi projetado para NVIS branco para fontes de luz LED.

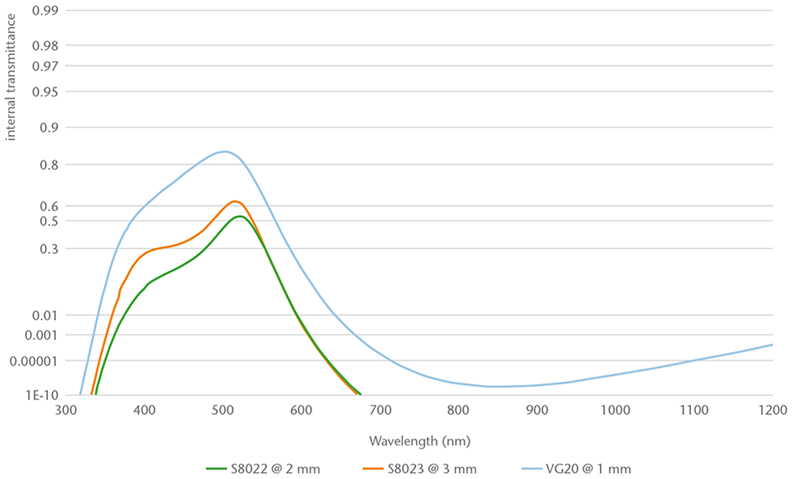

Comparação dos filtros de corte NIR de diferentes espessuras
| S8022 | S8023 | VG20 | ||
|---|---|---|---|---|
| índice de refração | ne | 1.5595 | 1.5437 | 1.5427 |
| nd | 1.5550 | 1.5410 | 1.5405 | |
| Comprimento de onda de corte λ0,5 | 553 nm | 565 nm | 562 nm | |
| na espessura | 1 mm | |||
| NVIS Green A em iluminação Planck (1550 K - 3200 K) |
NVIS Branco em luz de LED branca neutra e quente |
|||
