HermeS®

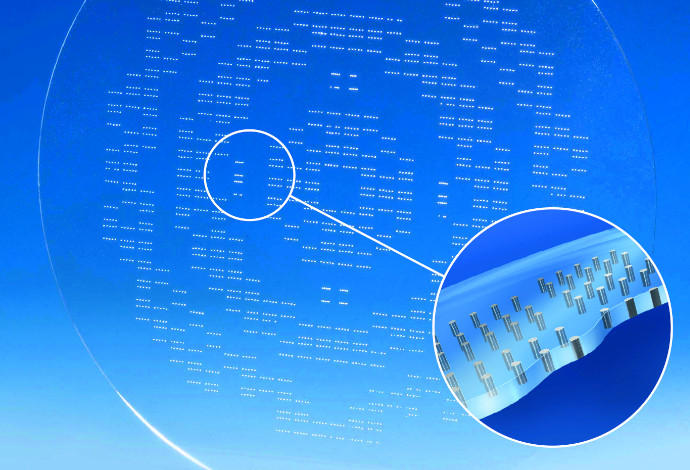

Os substratos de wafer de vidro HermeS® com vias de vidro sólido (TGV) hermeticamente vedadas permitem sensores ultraminiaturizados e totalmente herméticos e dispositivos MEMS em tamanho de chip de nível de wafer (Wafer Level Chip Size, WLCSP). As vias extremamente finas permitem a condução confiável de sinais elétricos e a entrada e saída de energia do dispositivo MEMS.

Embalagem MEMS ultraconfiável, do tamanho de um chip

De macro a micro, os wafers TGV HermeS® fornecem embalagem eletrônica para dispositivos MEMS, incluindo aplicações miniaturizadas em sensores industriais e automotivos de grande escala e equipamentos médicos, nos quais os eletrônicos médicos podem ser embalados para suportar fluidos corporais e ciclos de esterilização por longos períodos de tempo.

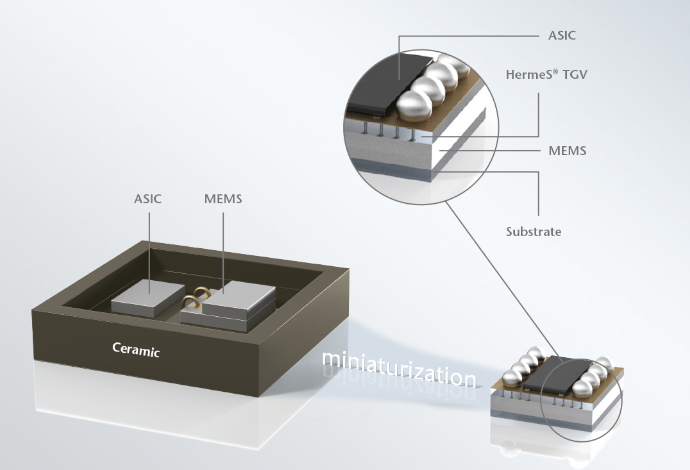

Diagram of a chip-sized MEMS package using SCHOTT HermeS® Hermetic Through Glass Via (TGV) Wafers

Vantagens sobre o TSV e a embalagem de cerâmica

Como o vidro tem propriedades de maior resistência, os wafers TGV HermeS® podem ampliar significativamente a eficiência a longo prazo dos dispositivos MEMS. O excelente desempenho de RF e a transparência óptica são outras vantagens, enquanto os recursos superiores de miniaturização permitem uma pegada 80% menor em relação à embalagem de cerâmica, uma vez que as TGVs podem ser fixadas diretamente ao MEMS de silício.

Vedação de alto nível

A tecnologia líder da SCHOTT em vedação vidro-metal mantém a nossa embalagem eletrônica tipo wafer TGV totalmente estanque, protegendo a passagem de sinais eletrônicos e a energia elétrica através de um dispositivo MEMS.

Explore as propriedades do material em detalhes
