FLEXINITY®ミニ

FLEXINITY®ミニは、小型ガラス部品のための高い汎用性を備えています。高品質のエッジを備えたわずか数ミリの高精度、高強度の部品を提供し、オプションでスルー構造(貫通穴)にすることも可能です。 ガラス部品はフレーム内で納品できるため、システム統合時に取り扱いが容易です。

薄いガラス部品向けの正確なソリューション

SCHOTT FLEXINITY® ミニは、電子機器や光電子工学向けの小型・薄型ガラス    部品の処理における基本的な課題に対処する新しい製品です。 SCHOTT FLEXINITY® の   優れた   機能をすべて、幾何学的柔軟性や卓越した精度、均質なエッジ化粧品、優れた強度などの小さな形状で提供します。

FLEXINITY® ミニ   は、システム統合 ( 洗浄、コーティング ) 前の準備が   整った状態で、構造および部品インフレーム納品を通して、 μ スケールを提供する機会も   提供します。 フレームが加工されると、ガラスコンポーネントは自動または手で簡単に取り外すことができます。 数ミリメートルの寸法で +/-10μm の自由な形状   公差、完全に均質なエッジ表面、小さな   部品で構造化できるオプションを持つ FLEXINITY® ミニは、幾何学的柔軟性と最高の   精度を兼ね備えています。

小型、高精度、取り扱いが容易ですが、従来のシンギュレーション技術は選択できません。

オプトエレクトロニクスや半導体パッケージなどの多くの産業は、正確な寸法と高品質のエッジ形状を備えた小型ガラス部品に依存 しています。 これらの部品は、幅広い  機械的な単一化 ( または分離 ) 方法によって製造できます   。これには、ストレートおよびフルボディの高速ホイール切断を使用したウエハーダイシング機能が必要です。

CNC切断、サンドブラスト、中空掘削など、10mm未満のフラットガラスの小型切断には、ガラス部品の最終的な形状に関する制限があり、制御できずにランダムに分布したエッジの欠陥が発生するリスクが高くなります。

この理想的なガラス部品は、均一なエッジ形状と一貫した表面的精度を提供するだけでなく、取り扱いが簡単で堅牢なフォーマットで提供され、最終的なシステム統合に効果的な 準備 を可能にします。

FLEXINITY® miniのエッジ特性 - 他のシンギュレーション技術と比較して、直線的で滑らかです。

サンドブラスト加工を施したエッジと、 FLEXINITY® ミニストラクチャードエッジを施した 2 枚のガラスディスク

サンドブラストエッジ

サンドブラスト加工を施したエッジと、 FLEXINITY® ミニストラクチャードエッジを施した 2 枚のガラスディスク

FLEXINITY® ミニストラクチャーエッジ

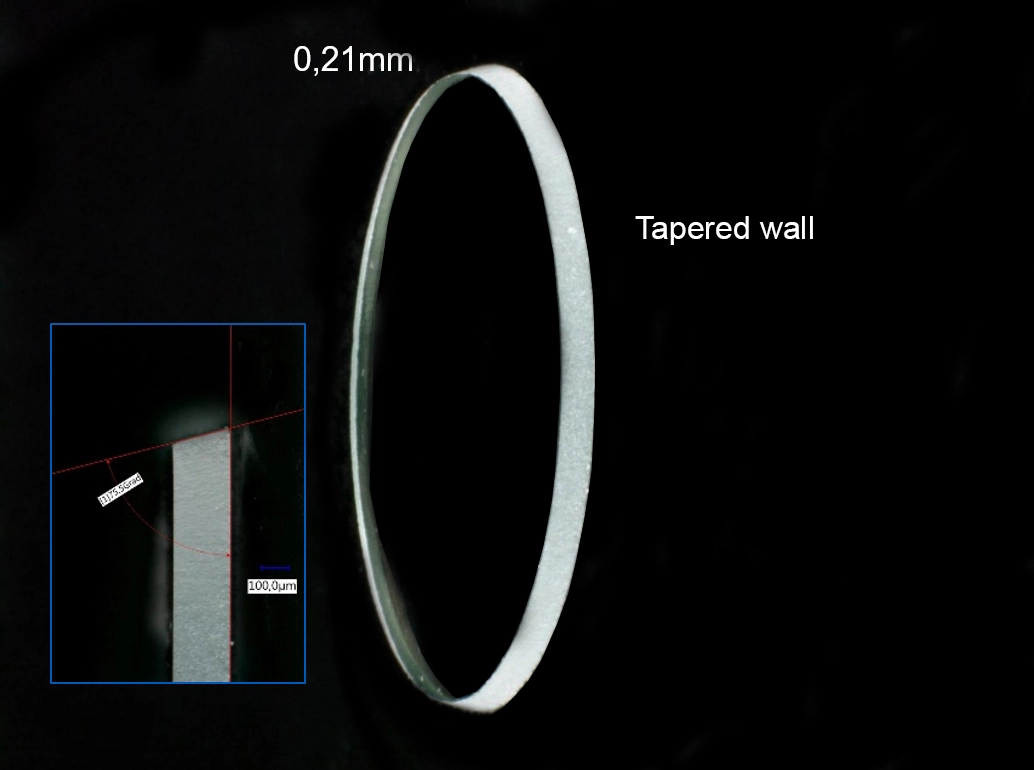

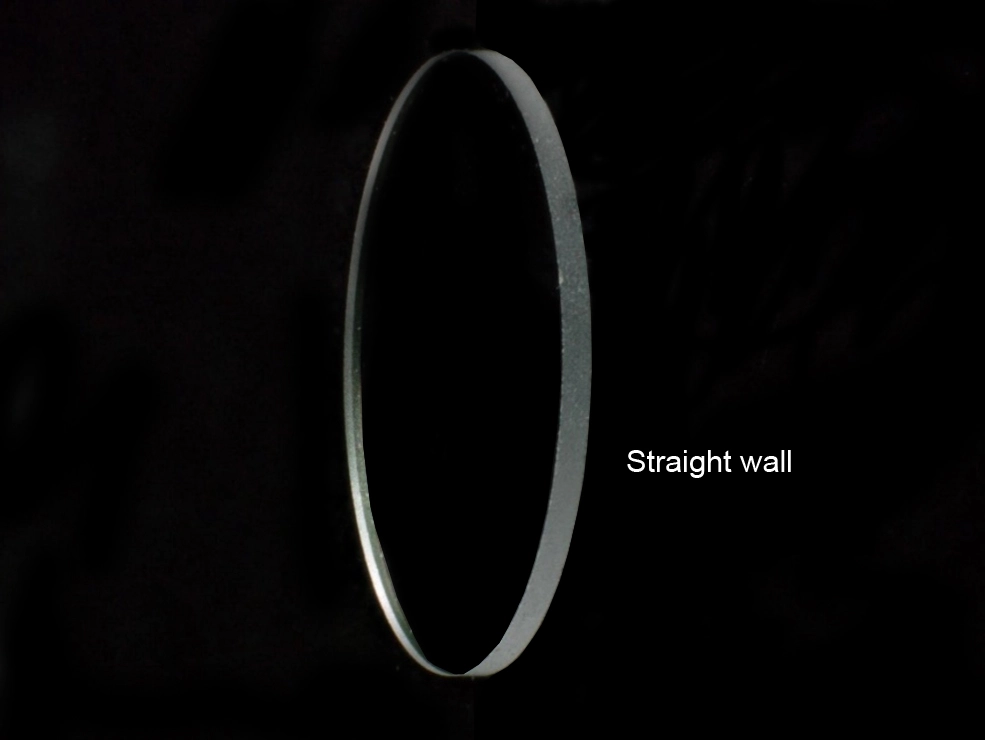

さまざまな構造化されたエッジの顕微鏡ビュー

主な利点

FLEXINITY® ミニは、代替の単一   化プロセスで製造された製品    と比較して、多くの主要な   利点   を提供します。   これらの利点により、 FLEXINITY® ミニは   、以下のような   ユニークな特性と特性を備えています:

  • 小型部品
  • 正確性と精度
  • 高品質のエッジ   の外観と形状
  • フリーフォーム  ( ほぼ   無制限 )
  • 効果的な後処理 ( 洗浄 / コーティング ) を可能にする   機械的に安定したフレーム
  • 要求に応じて部品を分離
SCHOTT FLEXINITY® ミニの特性を示すレーダー図

光電子工学

デバイスの小型化が進むにつれ、オプトエレクトロニクス部品用の省スペースパッケージに対する需要も高まっています。 FLEXINITY® ミニは、取り扱いが簡単で、すぐに統合できるパッケージング向けの汎用的で高精度で信頼性の高い小型ガラス部品を提供します。

光電子工学

Gloved hands separate small glass parts from a frame

高級品

腕時計などの多くのハイエンド消費者製品には、デザイン上の特長として特殊フラットガラスが含まれます。 FLEXINITY® ミニが提供する輪郭、スルーホール構造、フレーム内コーティングオプションは、ブランドにとって魅力的な選択肢です。

高級品

Glass components of a watch on a black background

FLEXINITY®ミニはさまざまな用途に適しています

応用分野は、幾何学的にシンプルなガラス部品 ( ビデオを参照 ) を使用したオプトエレクトロニクスデバイスのハウジングやパッケージングから  、高級品の 複雑な設計 要素まで多岐にわたります。 ビデオでは、小さな擬似3D触覚要素も   実現できることが 示されています。

ご興味をお持ちですか? ご連絡ください

プロジェクトに関するより詳細な情報、サンプル、見積もり、アドバイスがご必要な場合、私たちが喜んで対応させていただきます。
