Eternaloc®
액화 가스 어플리케이션용 SCHOTT Eternaloc® 터미널 헤더
가스 압력과 -165°C의 극심한 저온은 액화 가스 애플리케이션의 펌프 및 기타 장비에 대한 매우 높은 요구 사항을 만듭니다. 터미널 헤더 장애 또는 누출로 인한 안전 영향이 심각할 수 있기 때문에 전기 터미널 헤더 어셈블리에 대한 요구 사항 역시 높습니다. Eternaloc® 전기 터미널 헤더는 고유한 압축 유리 대 금속 밀봉 기술로 인해 매우 견고하며, 압축 밀봉이 되어 있어 사고 발생 시 실질적으로 무제한의 압력 밀폐성을 제공하고 안전성을 강화합니다. 수십 년간 유지 보수가 필요 없는 신뢰성으로 총 소유 비용을 줄일 수 있습니다.
반면, 유기 폴리머 또는 세라믹을 사용하는 다른 밀봉 기술은 시간이 지남에 따라 특히 심한 온도 변화에 노출될 때 밀봉 무결성을 손상시키고 누출 및 전기적 오작동을 일으킬 수 있는 기술적 단점이 있습니다.
액화 가스 애플리케이션용 Eternaloc® 터미널 헤더 | 기술적 특징 |
---|---|
수명 | 비노후화 압력 장벽의 무제한 수명 |
온도 저항성 | 열 충격, 열 순환 및 온도 범위에 대한 내성
-196°C ~ 100°C 또는 -321°F ~ 212°F |
내압성 | 각 제품은 최대 설계 압력의 1.5배, 최대 390bar의 압력으로
테스트했습니다 |
전기적 정격 | 중전압, 저전압, C&I 및 광섬유 관통구 |
옵션 | 다음과 함께 사용 가능
|
치수 | 최대 직경 600mm까지 완전 맞춤형 |
품질 보증 |
|
설치 |
|
인증 |
SCHOTT Eternaloc® 터미널 헤더는 다음을 준수합니다
|
SCHOTT Eternaloc® 원자력 전기관통구 집합체
SCHOTT의 고품질, 밀폐 밀봉 Eternaloc® 전기관통구 집합체(EPA)는 원자력 발전소에서 안전성을 높여주고 총 소유 비용을 줄여주는 이중 혜택을 제공하는 능력을 갖추고 있습니다.
SCHOTT EPA는 뛰어난 내열성 및 내방사성 특성을 가진 무기성, 비노후화 유리 밀봉을 활용함으로써 상당한 이점을 제공합니다. 반면 에폭시 밀봉은 극한의 온도 및 압력에서 파손될 수 있습니다. 이는 2011년 후쿠시마 다이치이(Fukushima Daiichi) 원자력 발전소 재난에서 관측된 바 있습니다.
Eternaloc® 원자력 전기관통구 집합체 | 기술적 특징 |
---|---|
보호 등급 |
|
수명 |
|
온도 저항성 | 400°C/8시간(752℉) 이상 |
내압성 | 400bar(5800psi) 이상 |
방사선량 | 0.5 x 10^6G |
전기적 정격 | 전력, 저전압 전력, C&I, 동축/삼축 및 광섬유 관통구 |
맞춤 제작 옵션 |
원자력 발전소용 Eternaloc® 관통구 모듈은 다음을 사용해 맞춤 설계할 수 있습니다.
|
치수 | 2.5" 및 4" 표준 EPA, 최대 600mm 및 250kg의 맞춤형 설계 |
품질 보증 |
|
인증 | NQA-1, ASME NPT 및 MO, KTA, HAF604 |
Eternaloc® 압축 가스 리드스루 플레이트
수소 가스 냉각식 발전기 및 기타 압축 가스 응용 분야용 Eternaloc® 리드스루 플레이트를 설계하기 위해 SCHOTT는 무기성 및 비노후화된 재료만을 활용합니다. 피드스루는 압축 유리 대 금속 밀봉 기술을 사용하여 밀봉된 도체 또는 열전대가 포함된 강철 플랜지로 구성됩니다. 특수 유리는 전기 절연체 및 밀폐 밀봉의 역할을 하여 수소의 누출은 물론 산소 또는 습기의 유입을 안정적으로 방지합니다.
반면, 유기, 자연적으로 노후화된 에폭시 씰을 사용하는 납 스루 플레이트는 발전기의 압력 무결성을 손상시켜 누출과 전기적 오작동을 초래할 수 있습니다.
Eternaloc®압축 가스 리드스루 플레이트 | 기술적 특징 | 이점 |
---|---|---|
전도체 |
다음과 같은 전원 공급, 신호 전송 및 측정용.
(RTD= 저항 온도 감지기, 열전대)
표준 및 맞춤형 설계로 사용 가능 |
귀하의 요구사항에 따라 제조되었으며 신호 유형에 대한 제한 없음
|
내압성 | 최대 2700bar의 고압을 견딜 수 있음 | 발전기의 압력 경계 무결성 유지 |
누출 방지 | 가스 밀폐성은 일반적으로 10-8 mbar l/s의 누출률을 통과하도록 테스트되며, 이는 수소 누출과 발전기로 매질이 침투하는 것을 방지합니다. |
|
전기적 정격 |
|
다양한 기술로 전체 발전기에 유리 대 금속 밀봉 피드스루를 장착할 수 있습니다 |
품질 보증 | 전제품 100% 최종 검사 | 입고 검사에 대한 노력 최소화 |
설치 |
|
발전기의 최종 중량 및 부피 감소 |
수명 |
|
발전기의 수명 연장 및 소유 비용 절감에 기여 |
인증 | IECEx 및 ATEX를 포함한 국제 안전 표준뿐만 아니라 KOSHA, PESO, CU TU, UL, CSA를 포함한 현지 규정에 따라 인증 가능 | 고객은 전 세계에 부품을 공급하기 위해 현지 및 국제적으로 인증된 제품을 받게 되며, SCHOTT의 장기적인 인증 경험의 이점을 누립니다 |
SCHOTT Eternaloc® 오일 및 가스 커넥터, 피드스루 및 관통기
해저: 20,000 PSI 이상에서 수년간 유지 보수가 필요 없는 견고함
Eternaloc® 해저 커넥터 및 피드스루는 고온, 고압(HPHT) 조건에서 정두 압력 센서와 같은 해저 트리 구성품을 장기간 내구성 있게 보호합니다. Eternaloc® 커넥터는 보다 우수한 안전성, 간편한 테스트 및 검증, 공간 절약을 위한 응용 분야에 완벽한 해저 커넥터 어셈블리로 사용할 수 있습니다.
탐사: 35,000 PSI 이상을 견딜 수 있도록 제작됨
무기성, 비노후화되고 매우 견고한 유리 밀봉으로 제작된 Eternaloc® 탐사 커넥터는 HPHT 와이어라인, MWD 및 LWD 오일 및 가스 애플리케이션에서 센서가 제공하는 귀중한 데이터와 정보를 안전하고 신뢰할 수 있게 전송하도록 설계되었습니다. 드릴링 적용 분야의 극한 조건은 품질이 낮은 소재의 사용을 금지합니다. 예를 들어, 열가소성 밀봉을 사용하는 커넥터는 틈새에서 변형되기 쉬워 밀봉 손상 및 구성품 손상 위험이 증가합니다.
Eterenaloc® 오일 및 가스 피드스루 | 해저 커넥터 | 탐사 커넥터 | ||||||
---|---|---|---|---|---|---|---|---|
온도 저항성 | -170°C ~ 450°C(-274°F ~ 842°F) 범위에 적합 | 260°C(500°F) 초과용 | ||||||
내압성 |
20,000 PSI 이상에서 수년간 유지 보수가 필요 없는 견고함
|
최대 압력 저항 - 35,000PSI 이상
|
||||||
전기적 성능 | 최대 13,800V, 1500A의 전기적 성능 |
극한 조건에서 탁월한 절연 저항성. 10GΩ 이상의 고온 밀봉 유리를 사용하면, 상황에 따라 260°C에서 더 높은 IR을 달성할 수 있습니다. |
||||||
용적 | 최대 직경 600mm, 높이 500mm 및 중량 250kg의 용적입니다. | |||||||
수명 |
|
|||||||
맞춤형 옵션 |
완전한 맞춤형 기능
|
완전한 맞춤형 기능
|
소재 옵션
금속 | 유리 | 세라믹 |
---|---|---|
밀봉 합금
|
밀봉 유리
|
|
강철
|
광학 소재
|
|
합금 625 / 690 |
추가 절연 소재
|

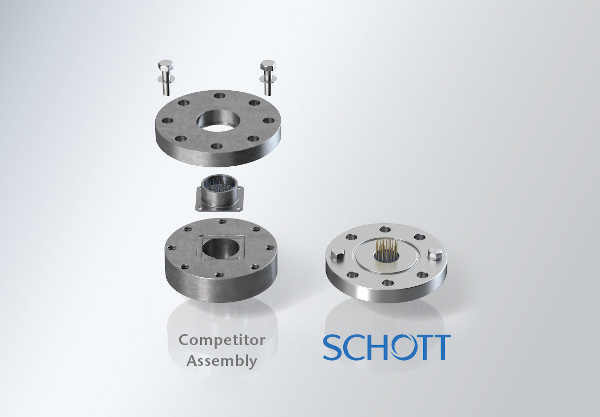

용접 감소로 공정 단순화
Eternaloc® 커넥터는 보다 우수한 안전성, 간편한 테스트 및 검증, 공간 절약형 작업을 위한 응용 분야에 완벽한 해저 커넥터 어셈블리로 사용할 수 있습니다.
SCHOTT Eternaloc® 잠수함 관통구 집합체
잠수함에 반응기를 통합하려면 세심한 엔지니어링 및 특수 부품이 필요합니다. 방사선 쉴드로 강화된 격벽은 반응기를 잠수함의 나머지 부분과 분리합니다. 전력, 계기 및 제어 케이블을 위해 반응기 구역 안팎으로 전기가 통해야 합니다.
표준 애플리케이션에서는 폴리머 또는 에폭시를 사용하여 패스스루 지점에서 케이블을 감싸고 절연할 수 있습니다. 그러나 안전 및 방사선 보호를 위해 장벽이 밀폐 상태를 유지해야 하는 원자력 애플리케이션에서 이 밀봉은 불충분합니다. 유리 밀봉 SCHOTT Eternaloc® 격벽 관통구는 극한의 충격, 압력, 진동 및 온도에 대한 내성을 제공하며, 경우에 따라 일반적인 잠수함 구성품 요구사항보다 50배 이상 높습니다.
Eternaloc® 잠수함 관통구 집합체 | 기술적 특징 |
---|---|
수명 |
|
온도 저항성 |
|
내압성 |
|
전기적 정격 |
고객 요구사항에 맞게 설계된 커넥터를 포함한 전력, C&I 및 광섬유 관통구
|
품질 보증 및 테스트 |
선박 및 잠수함용 SCHOTT 전기관통구 집합체는 최고의 엔지니어링 노하우와 결합된 최고 품질 표준에 따라 제조되며 첨단 시스템 사양을 충족하기 위해 엄격한 테스트를 거칩니다.
|
