NIR 차단 필터
SCHOTT의 전문가 팀은 부식 처리 코팅, 최고 수준의 투과율, 놀라운 NIR 흡수를 비롯한 뛰어난 기능과 품질을 NIR 차단 필터에 담았습니다.
높은 습도 저항성
BG47, BG59, BG60, BG61, BG62, BG66, BG67SCHOTT의 새로운 IR 필터 유리는 어려운 환경에서도 기능할 수 있게 설계되었습니다. 특수 코팅이 적용된 이러한 필터는 표면 부식이 없는 상태에서 1,000시간 이상 완전히 투명하게 유지되어 탁월한 이미지 품질을 제공합니다.
다양한 두께의 NIR 차단 필터
| BG47 | BG59 | BG60 | BG61 | BG62 | BG66 | BG67 | ||
|---|---|---|---|---|---|---|---|---|
| 굴절지수 | ne | 1.5420 | 1.5547 | 1.5399 | 1.5370 | 1.5417 | 1.5430 | 1.5427 |
| nd | 1.5405 | 1.5523 | 1.5379 | 1.5350 | 1.5397 | 1.5388 | 1.5405 | |
| 차단 파장 λ0.5 | 633 nm | 634 nm | 633 nm | 648 nm | 644 nm | 635 nm | 632 nm | |
| 두께 | 0.2 mm | 0.11 mm | 0.3 mm | 0.3 mm | 0.21 mm | 0.21 mm | 0.175 mm | |
NIR 차단 기능의 높은 급격함
BG18, BG38, BG39, BG40, BG42, BG55, S8612이러한 유리는 높은 투과율과 매우 좁은 전이 범위에서의 차단 기능을 비롯한 여러 가지 우수한 광학 특성을 제공합니다. 또한, 이들 유리는 NIR 파장 범위에서 높은 흡수가 필요한 경우 시각적 영역에 이상적인 대역통과 필터입니다. IR 가장자리의 기울기는 매우 뛰어나며 가시광선과 근적외선(NIR) 차이의 뚜렷한 구분을 보장합니다.
다양한 두께의 NIR 차단 필터
| BG18 | BG38 | BG39 | BG40 | BG42 | BG55 | S8612 | ||
|---|---|---|---|---|---|---|---|---|
| 굴절지수 | ne | 1.5358 | 1.5291 | 1.5383 | 1.5320 | 1.5419 | 1.5418 | 1.5422 |
| nd | 1.5340 | 1.5272 | 1.5363 | 1.5300 | 1.5400 | 1.5398 | 1.5402 | |
| 차단 파장 λ0.5 | 595 nm | 646 nm | 603 nm | 635 nm | 595 nm | 596 nm | 599 nm | |
| 두께 | 1 mm | |||||||
NVIS 호환가능
S8022, S8023, VG20NVIS-호환 유리는 630nm 이상의 파장에 대해 매우 강력한 차단 기능을 제공합니다. 따라서 야간 투시경(NVIS 장비)과 호환되는 디스플레이와 컨트롤을 위한 완벽한 필터가 됩니다. 필터를 통해 관찰자는 항공기 조종석에서 디스플레이와 제어장치의 올바른 색상을 인식할 수 있습니다.
유리 S8022 및 S8023은 NVIS Green A에 최적화되어 있으며 VG20는 LED 광원용 NVIS 화이트용으로 설계되었습니다.

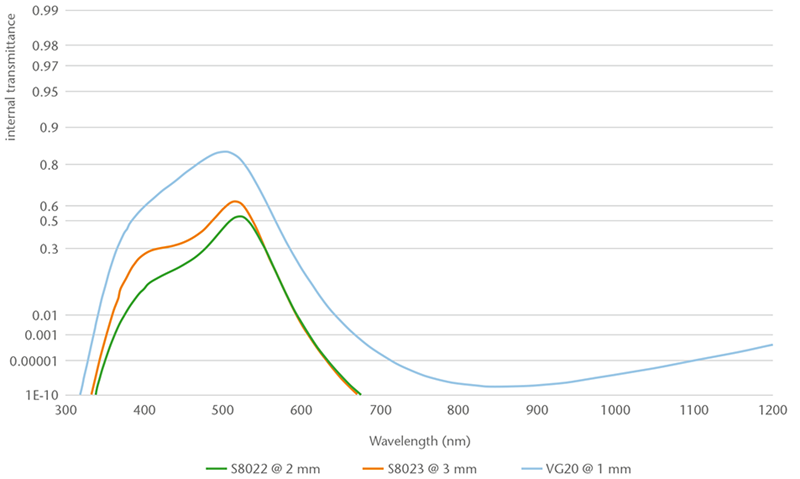

다양한 두께의 NIR 차단 필터 비교
| S8022 | S8023 | VG20 | ||
|---|---|---|---|---|
| 굴절지수 | ne | 1.5595 | 1.5437 | 1.5427 |
| nd | 1.5550 | 1.5410 | 1.5405 | |
| 차단 파장 λ0.5 | 553 nm | 565 nm | 562 nm | |
| 두께 | 1 mm | |||
플랑크 조명 에서 NVIS Green A (1,550K - 3,200K) |
중성 및 따뜻한 백색 LED 조명에서 NVIS White |
|||
