Eternaloc®
液化ガス用途向け SCHOTT Eternaloc®ターミナルヘッダー
ガスの圧力と-165°Cという極度の低温条件により、液化ガス用途におけるポンプやその他の装置への要求は非常に高くなっています。ターミナルヘッダーの故障や漏れは、安全面で重大な影響を及ぼす可能性があるため、電気ターミナルヘッダアセンブリに対する要件も同様に高くなっています。独自のガラスと金属の圧縮封止技術により、 Eternaloc®電気ターミナルヘッダーは非常に堅牢な圧縮封止ユニットとなっており、実質的に無限の耐圧性と事故時の安全性の向上を実現します。何十年にもわたるメンテナンスフリーの信頼性がトータルコストの削減に役立ちます。
一方、有機ポリマーやセラミックを使用した他の封止技術は、特に経時的に極端な温度変動にさらされる場合に、封止の完全性を損ない、リーク及び電気的な故障をもたらす可能性があります。
| 液化ガス用途向けEternaloc®ターミナルヘッダー | 技術特性 |
|---|---|
| 耐用年数 | 非劣化圧力バリアの無制限の寿命 |
| 耐熱性 | 耐熱衝撃性、耐熱サイクル性、耐熱性
-196 °C ～100 °C または -321 °F ～212 °F |
| 耐圧性 | 各製品は、最大設計圧力の 1 倍半で試験されます。
最大 390 bar |
| 電気定格 | 中電圧、低電圧、C&I、光ファイバー貫通 |
| オプション | 以下の設計で利用可能：
|
| 寸法 | 最大直径 600mm まで完全にカスタマイズ可能 |
| 品質保証 |
|
| 設置 |
|
| 認証 |
ショット Eternaloc® 端子ヘッダーは、以下の規格に適合しています。
|
SCHOTT Eternaloc®原子力電気端子アセンブリ
ショットの高品質で気密封止された Eternaloc®電気端子アセンブリ(EPA)は、原子力発電所における安全性の向上とトータルコストの削減という 2 つの利点をもたらします。
ショットのEPA は、大幅な耐熱性と耐放射線性を備えた無機で経年劣化しないガラス封止を利用することで、大きな利点を提供します。これに対し、エポキシ樹脂封止は、非常に高い温度や圧力がかかると破壊してしまうことがあります。これは、2011年の福島第一原子力発電所の事故などで確認されています。
| SCHOTT Eternaloc®原子力電気端子アセンブリ | 技術特性 |
|---|---|
| 保護等級 |
|
| 耐用年数 |
|
| 耐熱性 | 400 °C / 8 時間以上 |
| 耐圧性 | 400 bar以上（5800 psi） |
| 放射線量 | 0.5 x 10^6 G |
| 電気定格 | 電力、低電圧電力、C&I、同軸 / 三軸、光ファイバー貫通 |
| カスタマイズオプション |
原子力発電所用の Eternaloc® 貫通モジュールは、以下のカスタム設計が可能です。
|
| 寸法 | 2.5「 および 4」 標準 EPA、最大 600mm および 250 kg のカスタム設計 |
| 品質保証 |
|
| 認証 | NQA-1，ASME NPT および MO、KTA、HAF604 |
SCHOTT Eternaloc®圧縮ガス貫通プレート
ショットは、水素ガス冷却発電機やその他の圧縮ガス用途向けのEternaloc®リードスループレートを設計するために、無機および非劣化材料のみを使用しています。フィードスルーは、圧縮ガラス金属封止技術を使用して導体または熱電対が封止されたスチールフランジで構成されています。特殊ガラスは電気絶縁体および気密封止として機能し、水素のリークや酸素または水分の侵入を確実に防ぎます。
それに対し、有機で経年劣化するエポキシ樹脂封止を用いた貫通プレートは、発電機の圧力の完全性が損なわれ、リークと電気的な故障を引き起こす可能性があります。
| Eternaloc®高圧ガス貫通プレート | 技術特性 | お客様にとっての利点 |
|---|---|---|
| コンダクター |
電源供給、信号伝送、および以下のような測定用：
（RTD= 抵抗温度検出器、熱電対）
標準およびカスタマイズされた設計で利用可能 |
お客様の要件に従って製造され、信号の種類に制限はありません
|
| 耐圧性 | 最大 2700 bar の高圧に耐用 | 出力発生装置の圧力境界の完全性を維持 |
| 気密性 | 気密性は通常、10 -8mbar l/s のリーク率を通過するようにテストされ、水素の漏れと媒体のジェネレータへの侵入を防ぎます。 |
|
| 電気定格 |
|
多様な技術により、発電機全体にガラスと金属の機密フィードスルーを装備できます。 |
| 品質保証 | すべての製品の 100% 最終検査 | 入荷検査の労力を最小限に抑えます |
| 設置 |
|
発電機の最終的な重量と体積を削減 |
| 耐用年数 |
|
発電機の長寿命化と所有コストの低減に貢献 |
| 認証 | IECEx および ATEX を含む国際安全規格、および KOSHA、 PESO、 CU TU、 UL、 CSA を含む地域の規制に準拠した認証 | お客様は、世界中で部品を供給するために地域および国際的に認証された製品を受け取り、ショットの長期的な認証経験の福利厚生を得ることができます |
SCHOTT Eternaloc®石油・ガスコネクタ、フィードスルーおよびペネトレータ
海中 : 20,000PSIを超える長年メンテナンスフリーの堅牢性
20,000 PSIを超える長年にわたるメンテナンスフリーの堅牢性を備えた Eternaloc®海中コネクタおよびフィードスルーは、高温・高圧(HPHT)条件下での井戸内圧センサーなどの海中ツリーコンポーネントの長期耐久保護を提供します。Eternaloc®コネクタは、安全性の向上、試験と認定の簡素化、省スペース化を目的としたお客様の用途応じた完全な海中コネクタアセンブリとして利用できます。
探査：35,000PSI以上の耐久性
無機で経年劣化しない超堅牢なガラス封止で作られた Eternaloc®探査コネクタは、HPHTワイヤライン、MWD、LWD石油・ガス用途におけるセンサーから得られる貴重なデータおよび情報の安全で信頼性の高い伝送をサポートするように設計されています。掘削用途の過酷な条件では、低品質の材料の使用は禁止されています。例えば、熱可塑性封止を使用したコネクタは、クリープ変形が起こりやすく、封止部の破損や部品の損傷のリスクが高まります。
| Eterenaloc ®石油・ガスフィードスルー | 海底コネクタ | 探査コネクタ | ||||||
|---|---|---|---|---|---|---|---|---|
| 耐熱性 | -170°C～450°Cの範囲用 | 260°Cを超える温度の場合 | ||||||
| 耐圧性 |
20,000 PSI を超える長年にわたるメンテナンスフリーの堅牢性
|
究極耐圧性 - 35,000 PSI 以上
|
||||||
| 電気特性 | 最大13,800 V、1500 Aの電気性能 |
過酷な条件下での優れた絶縁抵抗： 10G Ω以上- 当社の高温封止ガラスでは、260°C でより高い赤外線を達成できる場合があります。 |
||||||
| 寸法 | 直径 600 mm、高さ 500 mm、重量 250 kg までの寸法。 | |||||||
| 耐用年数 |
|
|||||||
| カスタマイズオプション |
フルカスタマイズが可能
|
フルカスタマイズが可能
|
||||||
材質のオプション
| 金属 | ガラス | セラミック |
|---|---|---|
|
封着合金
|
封止ガラス
|
|
スチール
|
光学材質
|
|
|
合金 625 / 690 |
追加の絶縁材質
|

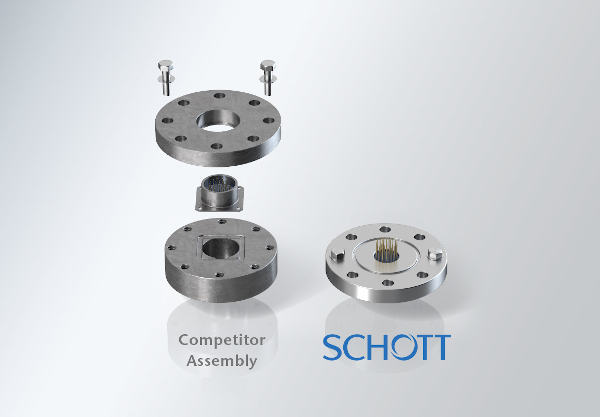

溶接回数を減らして工程を簡素化
Eternaloc®コネクタは、安全性の向上、試験と認定の簡素化、省スペース化に関するお客様の用途応じた完全な海中コネクタアセンブリとして利用できます。
SCHOTT Eternaloc®海底ペネトレーションアセンブリ
潜水艦に原子炉を組み込むには、細心の注意を払った技術と特殊な部品が必要です。放射線シールドで強化されたバルクヘッドにより、原子炉は潜水艦の他の部分から分離されます。電源、計装、制御ケーブルの原子炉領域への出入りには電気パススルーが必要です。
標準的な用途では、ポリマまたはエポキシ樹脂を使用して、パススルーポイントでケーブルを囲み、絶縁することができます。しかし、安全性と放射線防護のためにバリアを密閉しておく必要がある原子力用途では、この封止では不十分です。ガラス封止された SCHOTT Eternaloc®バルクヘッド貫通部は、極端な衝撃、圧力、振動、および温度に対する耐性を提供します。場合によっては、通常の潜水艦部品の要件の50倍もの耐性があります。
| Eternaloc®海底ペネトレーションアセンブリ | 技術特性 |
|---|---|
| 耐用年数 |
|
| 耐熱性 |
|
| 耐圧性 |
|
| 電気定格 |
お客様のご要望に合わせたコネクター設計を含む、電力、C&I、光ファイバー貫通部
|
| 品質保証およびテスト |
ショットの船舶および潜水船用電気貫通アセンブリは、最高の品質基準と主要なエンジニアリングノウハウを組み合わせて製造され、高度なシステム仕様を満たすために厳しい試験を受けています。
|
