赤外線ガラスおよび材料
ショットの赤外線材料は、世界で最も感度の高いハイテク光学装置の重要な構成要素であり、どのような環境下でもその素晴らしい技術的品質を維持するのに十分な堅牢性を備えています。
ショット赤外線 カルコゲナイドガラス
供給形態
最大直径 95 mm 、厚さ最大 150 mm の赤外線カルコゲナイドガラスを提供します。一般的な供給形態は、お客様の要件によって異なります。
当社のサンプル部品用研磨ブランクは、最大直径 95 mm 、板厚 30 mm まで提供しています。
材料特性 IRG 22 – IRG 27
| 材料特性 | IRG 22 | IRG 24 | IRG 25 | IRG 26 | IRG 27 |
|---|---|---|---|---|---|
| 組成 | Ge33As12Se55 | Ge10As40Se50 | Ge28Sb12Se60 | As40Se60 | As2S3 |
| ゲルマニウムフリー | ゲルマニウムフリー | ||||
| 密度 | 4.41 g/cm 3 | 4.47 g/cm 3 | 4.66 g/cm 3 | 4.63 g/cm 3 | 3.20 g/cm 3 |
| 熱膨張率 （ 20 ～ 100°C ） |
12.5 · 10 –6/K | 20.0 · 10 –6/K | 14.0 · 10 –6/K | 21.4 · 10 –6/K | 22.5 · 10 –6/K |
| 転移温度 | - 368°C | - 225 °C | - 285 °C | - 185 °C | - 197 °C |
| 熱 変化 dn/dT* |
94.8 · 10 –6/K (1 μ m) |
46.0 · 10 –6/K (1 μ m) |
79.2 · 10 –6/K (1 μ m) |
76.2 · 10 –6/K (1 μ m) |
15.6 · 10 –6/K (1 μ m) |
| 67.7 · 10 –6/K (5 μ m) |
21.15 · 10 –6/K (5 μ m) |
62.0 · 10 –6/K (5 μ m) |
33.4 · 10 –6/K (5 μ m) |
-3.2 · 10 –6/K (5 μ m) |
|
| 67.1 · 10 –6/K (10 μ m) |
20.3 · 10 –6/K (10 μ m) |
61.1 · 10 –6/K (10 μ m) |
32.2 · 10 –6/K (10.6 μ m) |
-3.7 · 10 –6/K (10.6 μ m) |
|
| 屈折 率 |
2.5971 (1 μ m) | 2.7249 (1 μ m) | 2.7284 (1 μ m) | 2.9316 (1 μ m) | 2.4841 (1 μ m) |
| 2.5104 (5 μ m) | 2.6192 (5 μ m) | 2.6183 (5 μ m) | 2.7909 (5 μ m) | 2.4129 (5 μ m) | |
| 2.4968 (10 μ m) | 2.6090 (10 μ m) | 2.6030 (10 μ m) | 2.7781 (10 μ m) | 2.3842 (10 μ m) |

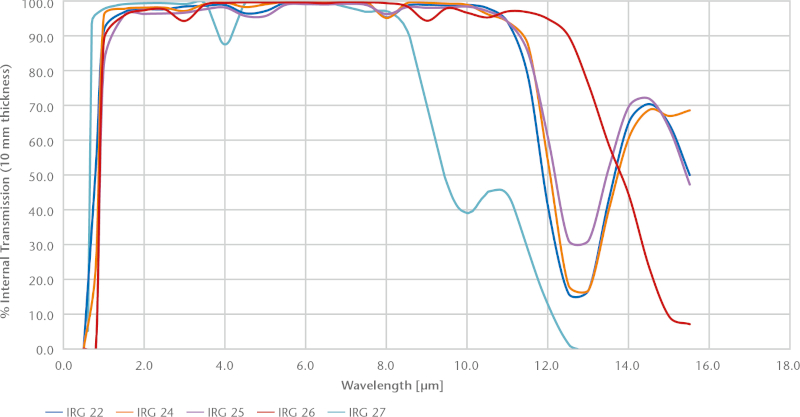

赤外線ガラス IRG 22 – IRG 27 の透過率 ( 厚さ 10 mm)
赤外線透過率
サファイア
材料特性
- 極度の硬度と高い機械的強度
- 優れた熱伝導率と耐熱性
- 高透過率(UV/IR )
- 低 dn/dT
- 高い電気抵抗 (1,014 Ohm - cm)
- 高誘電率 (1.0MHz ～ 8.5 GHz で 9.39)
仕様
| 属性 | 商業的品質 | 精密品質 | 超高精度 |
|---|---|---|---|
| サイズ ( 円形および正方形 ) | Ø 10 ～ 300 mm ( 10 ～ 210 mm) |
||
| サイズ公差 1 | ± 0.2 mm | ± 0.10 mm | ± 0.05 mm |
| 厚さ | 1 ～ 40 mm | ||
| 板厚公差 1 | ± 0.2 mm | ± 0.10 mm | ± 0.05 mm |
| 平行度 1 | < 5 arc minutes | < 1 arc minute | < 30 arc seconds |
| 表面精度 (PV) 1 | 5 λ (546 nm) | λ/2 (546 nm) | λ/10 (546 nm) |
| 表面品質(スクラッチ&ディグ) | MIL 80 - 50 に準拠 | MIL 40 - 20 に準拠 | MIL 20 – 10 に準拠 |
| 表面粗さ(Rq ) | < 10 nm | < 3 nm | < 1 nm |
| ARコーティング | カスタム設計 | ||
| ご注文数量 | お客様の仕様によります。 弊社までご連絡ください。 | ||
| 納期(週) | 原材料が入手可能であると仮定した場合、 6 ～ 10 週間。 | ||
1形状 による
| 機械的特性2 | ||
|---|---|---|
| 引張強度 | 40,000 ～ 60,000 psi (設計基準) | 0.27 ～ 0.41 GPa |
| 曲げ強度 | 70,000 –130,000 psi (設計基準) | 0.48 ～ 0.89 GPa |
| ヤング率、 Ｅ （ ２ ５ ℃） （弾性率） |
50 x 10 6 psi | 345 GPa |
| 圧縮弾性率、 K | 55 x 10 6 psi | 379 GPa |
| 曲げ弾性係数 (破裂弾性率) |
52 x 10 6 psi | 358 GPa |
| せん断弾性率、 G （剛性率） |
21.5 x 10 6 psi | 148 GPa |
| 体積弾性係数、 ｋ ( 体積弾性係数)ポアソン比 |
35 x 10 6 psi 0.29 |
241 GPa |
2 1 psi = 6.9 kPa
| 供給フォーム | 厚さ | 寸法 |
|---|---|---|
加工品
|
1 mm ～ 40 mm | Ø 10 ～ 300 mm ( 10 ～ 210 mm) |
| 平面 球面 |
||
| 円形から正方形までさまざまな形状をご用意 |

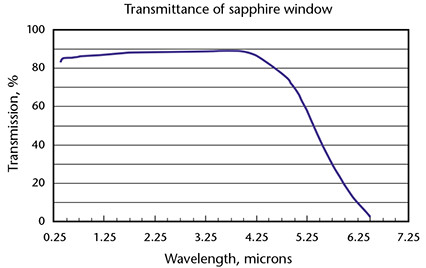

透過率曲線
